Vytváření základních konstrukčních rámů

Začněte s otevřeným souborem sestavy.

1. Na pásu karet klikněte na kartu Návrh panel Rámová konstrukce Vložit rámovou konstrukci.

2. Volitelně:

   • Vyberte možnost Kopírovat vlastnosti a poté výběrem členu zkopírujte vlastnosti a orientaci.

   • Výběrem uložené předvolby nakonfigurujte člen rámové konstrukce.

   • Rozbalte nabídku Pokročilá nastavení v pravém horním rohu panelu.

     Všimněte si zaškrtnutých výchozích nastavení a v případě potřeby je změňte.

3. Nastavte typ vstupu geometrie:

   • Chcete-li vybrat hrany modelu nebo čáry 2D/3D náčrtu, použijte možnost „Zadání umístění rámové konstrukce pomocí dvou bodů je vypnuto“.

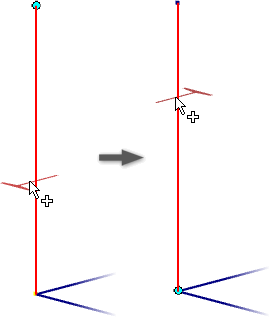

     Tip: Pomocí této možnosti můžete zvýraznit geometrii náčrtu a přesunutím kurzoru před kliknutím změnit umístění počátku a orientaci profilu.



   • Chcete-li vybrat body, použijte možnost „Zadání umístění rámové konstrukce pomocí dvou bodů je zapnuto“.

4. V grafickém zobrazení vyberte vstupní geometrii.

   Poznámka: Na místě, kam kliknete, se zobrazí přepínače a šipky manipulátoru.

5. Po výběru vstupní geometrie nastavte pomocí ovládacích prvků zobrazení přiblížení a orientaci pohledu.

   • Provede přiblížení a nastaví pohled kolmo k manipulátoru rámové konstrukce.
   • Provede přiblížení na manipulátor rámové konstrukce.
   • Vrátí zobrazení do počátečního pohledu.

6. V případě potřeby obraťte orientaci kliknutím na možnost Obrátit směr.

7. Určete člen rámové konstrukce:

   • Kategorie

     Poznámka: Když v rozevíracím seznamu kliknete na možnost Obnovit kategorie, seznam se obnoví a budou do něj zahrnuty záznamy z uživatelské knihovny určené ke čtení/zápisu.

   • Norma

   • Rodina

   • Velikost

   • Materiál

   • Vzhled

8. V případě potřeby zaškrtněte políčko Sloučit profily. To vám umožní vybrat více hran a sloučit je do jednoho členu rámové konstrukce.

   Můžete například vybrat dvě hrany a ohyb mezi nimi. Vznikne jeden člen rámové konstrukce, který probíhá podél tří entit.

   Poznámka: U členů umístěných pomocí výběru bodu není možnost Sloučit profily dostupná.

9. Určete orientaci.

   Výběrem přepínače v zobrazení nastavíte pozici členu rámové konstrukce.



10. Volitelně:

    • Přetažením lineárního manipulátoru v zobrazení nebo zadáním čísla do pole hodnoty odsadíte rámovou konstrukci.

    • Přetažením úhlového manipulátoru v zobrazení nebo zadáním úhlu otočení do pole hodnoty otočíte rámovou konstrukci.

      Tip: Dvojitým kliknutím na úhlový manipulátor provedete otočení po 45stupňových přírůstcích. Otočení po 45stupňových přírůstcích můžete také provést podržením klávesy Shift a přetažením úhlového manipulátoru.

    Pokud použijete hodnotu odsazení, můžete udělat následující:

    • Chcete-li jako střed otáčení použít přepínač, povolte možnost Otočit okolo vybraného bodu.



    • Chcete-li jako střed otáčení použít zdrojovou geometrii, zakažte možnost Otočit okolo vybraného bodu.



1. V případě potřeby můžete orientaci členu nastavit kliknutím na možnost Zarovnat výběr a následným kliknutím na lineární hranu, rovinnou plochu, pracovní osu, pracovní rovinu nebo čáru náčrtu.
2. Klikněte na tlačítko Použít.
   • Když vložíte první člen rámové konstrukce do nové rámové konstrukce v aktivní sestavě, přidá se v prohlížeči – pod aktivní sestavu – nová podsestava rámové konstrukce.
   • Pokud v aktivním dokumentu sestavy žádná podsestava rámové konstrukce není, zobrazí se před dialogem Pojmenování profilu nejdříve dialog Vytvořit novou rámovou konstrukci.
   • Kliknutím na tlačítko OK v každém dialogu vše potvrďte.
3. Podle potřeby přidávejte další členy rámové konstrukce.
4. Po přidání všech členů rámové konstrukce klikněte na tlačítko OK.

Výukové programy ke Generátoru rámových konstrukcí naleznete v galerii výukových programů s průvodcem.
