Přidání okapu

Pomocí nástroje Okap lze přidat okapy na střechy, podbití, čáry modelu a zakončení střešního pláště.

1. Klikněte na kartu Architekturapanel Sestavenírozevírací seznam Střecha (Střecha: Okap).
2. Zvýrazněte horizontální hrany střech, podbití, zakončení střešního pláště nebo čáry modelu a kliknutím okap umístěte. Sledujte informace o platných referencích na stavovém řádku.

   Při klikání na hrany nakládá aplikace Revit s okapem jako s jedním spojitým okapem.

3. Kliknutím na kartu Upravit | Umístit okappanel Umístění (Znovu začít okap) dokončete aktuální okap a začněte vytvářet jiný.
4. Chcete-li na konec okapu umístit zakončení okapu, je nutné pro tento prvek nejprve ručně vytvořit samostatnou rodinu pro zakončení. Po vytvoření rodiny pro zakončení okapu zahrňte tuto rodinu do projektu a umístěte ji na konec okapu.
5. Přesuňte ukazatel myši na novou hranu a kliknutím dokončete umístění.
6. Umístění okapů dokončíte kliknutím na prázdné místo v pohledu.

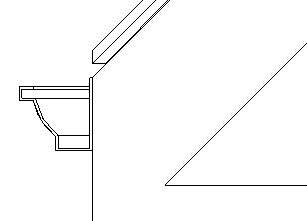

   Okap v řezu
