Použijte šipky sklonu k definování sklonů střechy, například čtyřstranné sedlové střechy.
K vytvoření sklonů střechy je možné použít šipky sklonu. Další informace naleznete v části Vytvoření šikmého povrchu pomocí šipky sklonu.
Na následujícím příkladu je ukázána střecha, kterou je možné v aplikaci Revit vytvořit pomocí šipek sklonu.
Vytvoření střechy s různými výškami okapů

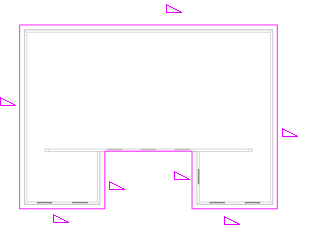

- Vytvořte náčrt střechy v půdorysu podobný následujícímu:
- Na paletě Vlastnosti určete podlaží odříznutí střechy. Pokud například kreslíte střechu na podlaží 2, můžete jako podlaží odříznutí určit podlaží 4.
- Klikněte na tlačítko
(Dokončit režim úprav).

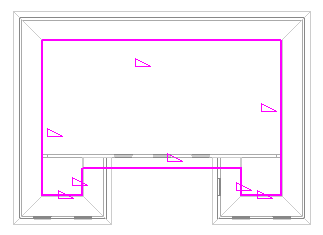

- Vytvořte další střechy v půdorysu podobný následujícímu:
- Klikněte na tlačítko (Dokončit režim úprav).
- Ve 3D pohledu vyberte obě střechy a klikněte na kartu Upravit
panel Geometrie
(Připojit/odpojit střechu).
- Zobrazte tyto dvě střechy v půdorysném pohledu:

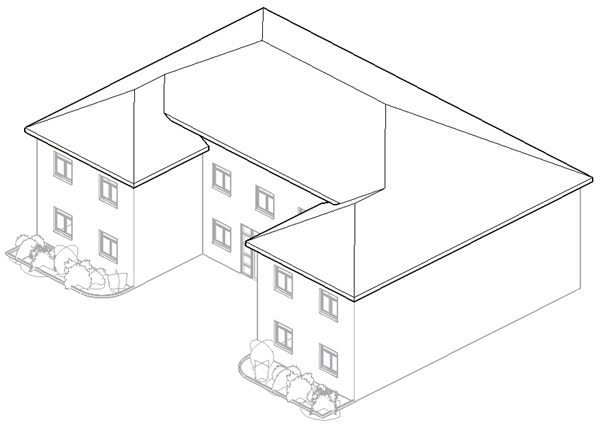

Nyní máte jednu střechu s různými výškami okapní římsy.

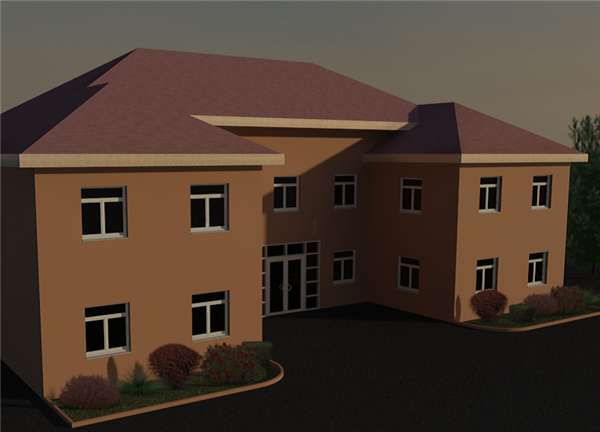

Dokončený dům v rendrovaném pohledu
Čarami definujícími sklon je možné vytvořit střechu v různých výškách pomocí spojení dvou oddělených střech.
Tip: Tento postup je nejvhodnější u vícepodlažních budov.
Vytvoření čtyřstranné sedlové střechy

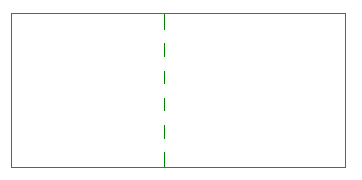

- Vytvořte náčrt obdélníkového půdorysného tvaru a označte všechny čáry náčrtu jako čáry nedefinující sklon. Referenční rovina v náčrtu označuje konec čtyřstranného štítu střechy.
- Klikněte na kartu Upravit | Vytvořit střechu v půdorysupanel Kreslit
(Šipka sklonu).
- Na paletě Vlastnosti vyberte seznamu filtrů možnost Nový <náčrt>.
- V poli Vazby vyberte v seznamu Určit možnost Sklon.
- V poli Kóty zadejte k položce Sklon hodnotu 0,23 m (9" v britských jednotkách).

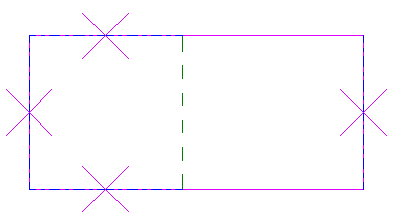

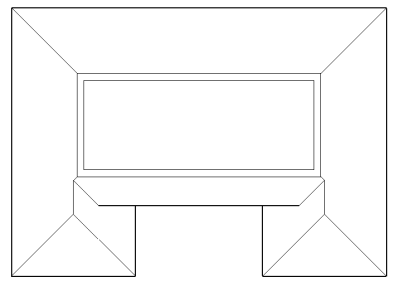

- Načrtněte šipky sklonu podle obrázku.
Poznámka: Delší hrany obdélníku se rozdělí podle referenční roviny před přidáním šipek sklonu. - Klikněte na tlačítko (Dokončit režim úprav).

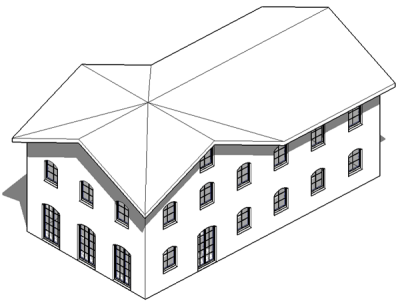

- Otevřete střechu ve 3D pohledu.

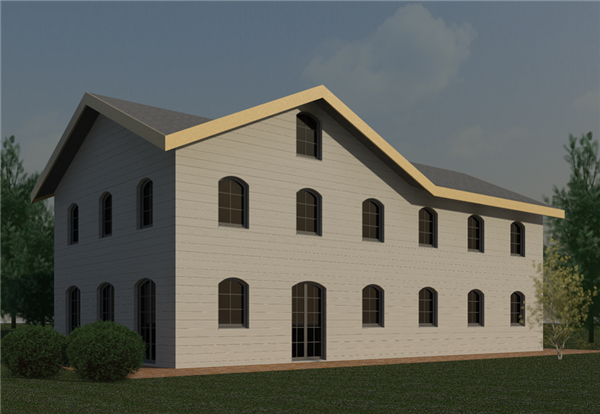

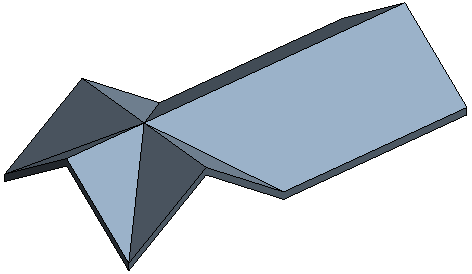

Hotová střecha
Hotová střecha v modelu
Použijte šipky sklonu k vytvoření čtyřstranné sedlové střechy.
