Úprava zábradlí

Úprava zábradlí úpravou trajektorie, konstrukce zábradlí a vlastností zábradlí.

Úpravou konstrukce zábradlí můžete změnit výšku zábradlí, tvar použitý pro každou příčku (profil) a počet příček. Nástroje náčrtu můžete použít k úpravě trajektorie zábradlí a kde je to nutné, můžete použít přepsání na spoje zábradlí. Nástroj Rozdělit lze u zábradlí použít, aniž by bylo nutné upravovat náčrt. Při použití nástroje Rozdělit budou automaticky vytvořeny samostatné náčrty zábradlí. Zábradlí hostovaná ve vícepodlažních schodištích jsou seskupena, aby odpovídala skupinám ve vícepodlažním schodišti. Úpravou náčrtu těchto zábradlí se změní celá skupina. U jednotlivých zábradlí lze změnit typ zábradlí. Stisknutím klávesy TAB vyberte zábradlí se skupinou. Úpravou vlastností typu systému zábradlí zpřístupněte dialogy Konstrukce zábradlí a Umístění sloupků a také přizpůsobte specifikace horní příčky zábradlí nebo madla.

Videofilm: Úprava náčrtu zábradlí

Úprava náčrtu zábradlí

1. Vyberte zábradlí a na kartě Upravit klikněte na tlačítko (Upravit trasu).
2. Pomocí nástrojů na panelu Kreslit upravte náčrt.

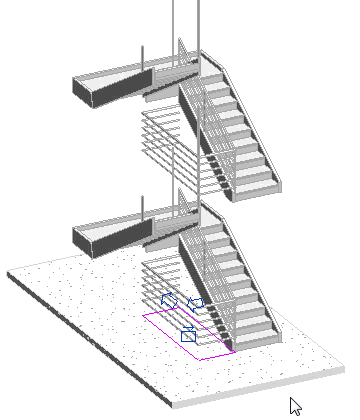

3. Kliknutím na šipky Přepnout orientaci náčrtu na kreslicí ploše změňte počáteční a koncový bod náčrtu zábradlí.
4. Volitelně: Pokud náčrt zábradlí tvoří uzavřenou smyčku, kliknutím na ovládací prvek Přesunout začátek do dalšího rohu na kreslicí ploše přemístěte počáteční a koncový bod zábradlí. Tím ovlivníte způsob hostování zábradlí v prvku schodiště.

Poznámka: Kliknutím na tlačítko Náhled na pásu karet zobrazte změny zábradlí během změny náčrtu.

Úprava vlastností typu zábradlí

1. Vyberte zábradlí a na paletě Vlastnosti klikněte na možnost (Upravit typ).
2. V dialogu Vlastnosti typu zadejte vlastnosti zábradlí a sloupků.
   Poznámka: Kliknutím na náhled zobrazte změny zábradlí během jejich použití v dialogu.
3. Chcete-li upravit vlastnosti typu horního madla nebo spojitého zábradlí, v položce Typ klikněte do pole Hodnota a klikněte na tlačítko procházení .

   Otevře se dialog Vlastnosti typu pro přidružený typ spojitého zábradlí.

4. Proveďte jakékoli požadované změny a kliknutím na tlačítko Použít zobrazte změny v podokně Náhled v dialogu Vlastnosti typu zábradlí.

   Nezapomeňte, že provádíte změny vlastností typu spojitého zábradlí, takže jakékoli provedené změny budou použity na všechny instance tohoto typu v modelu.

Úprava vlastností instance zábradlí

1. Vyberte zábradlí na kreslicí ploše.
2. Upravte hodnoty vlastností na paletě Vlastnosti.

Obnova zábradlí po provedení změn vlastností instance

1. Vyberte zábradlí v půdorysném pohledu nebo ve 3D pohledu.
2. Na panelu Nástroje klikněte na tlačítko (Obnovit zábradlí).

   Přepsání instance jsou odstraněny. Změny provedené pro typ zábradlí, včetně konstrukčních změn, nejsou tímto nástrojem odstraněny.
