Vlastnosti typu příčle: pravoúhlá

U rodiny pravoúhlých příčlí můžete definovat úhel, odsazení, profil, umístění a další možnosti.

Chcete-li změnit vlastnosti typu, vyberte prvek a klikněte na kartu Upravitpanel Vlastnosti (Vlastnosti typu). Změny provedené u vlastností typu budou použity na všechny instance v projektu.

Název	Popis
Vazby

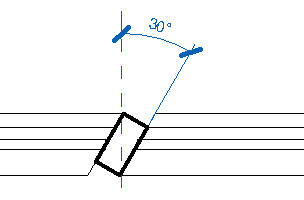

Úhel	Otočí příčli kolem čáry osnovy. Zadejte hodnotu mezi 90 a -90 stupni. Tato hodnota společně s parametrem Pozice určuje umístění příčle.

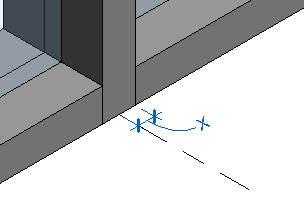

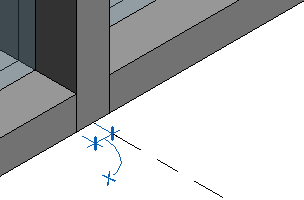

Odsazení	Upraví pozici příčle vzhledem k obvodovému plášti. Odsazení se měří od osy rodiny profilu příčle. Ve výchozím nastavení je osa zarovnaná s osou obvodového pláště.
Konstrukce
Profil	2D tvar k vysunutí podél čáry osnovy k vytvoření příčle. V seznamu vyberte rodinu profilů. Můžete použít profil z knihovny nebo vytvořit a načíst vlastní profil.

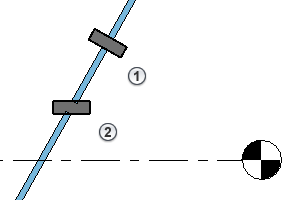

Pozice	Změní orientaci příčle. Obvykle se používá možnost Kolmo k ploše (1). Možnost Rovnoběžně s terénem (2) se používá pro skloněné panely obvodového pláště, například ve skloněném zasklení. Tato hodnota společně s parametrem Úhel určuje umístění příčle.
Rohová příčel	Označuje, zda se jedná o rohovou příčel. Tento parametr není možné změnit. Je součástí definice systémové rodiny příčlí.
Thickness	Měření příčle od přední části obvodového pláště k zadní části. Pokud jste načetli vlastní profil, je tato hodnota vypočtena z profilu příčle.
Materiály a povrchové úpravy
Materiál	Materiál příčle.
Kóty
Šířka na straně 2	Měření od čáry osnovy k hraně příčle. Pomocí této hodnoty je možné v případě potřeby přesunout příčli doleva nebo doprava od čáry osnovy. Pokud jste načetli vlastní profil, je tato hodnota vypočtena z profilu příčle.
Šířka na straně 1	Měření od čáry osnovy k hraně příčle. Pomocí této hodnoty je možné v případě potřeby přesunout příčli doleva nebo doprava od čáry osnovy. Pokud jste načetli vlastní profil, je tato hodnota vypočtena z profilu příčle.
Identifikační data
Indexovaná poznámka	Umožňuje přidat nebo upravit indexovanou poznámku příčle. Kliknutím na hodnotové pole se otevře dialog Indexované poznámky. Viz část Indexované poznámky.
Model	Definice příčle.
Výrobce	Definice výrobce příčle.
Komentáře k typu	Komentář k příčli.
Adresa URL	Nastaví příslušnou adresu URL.
Popis	Popis příčle.
Popis sestavy	Popis sestavy založený na výběru kódu sestavy.
Kód sestavy	Kód sestavy vybraný z hierarchického seznamu.
Označení typu	Nastaví označení typu příčle.
Cena	Cena příčle.
Číslo klasifikace	Číslo, které nejlépe kategorizuje typ rodiny.
Název klasifikace	Název, který nejlépe kategorizuje typ rodiny.
