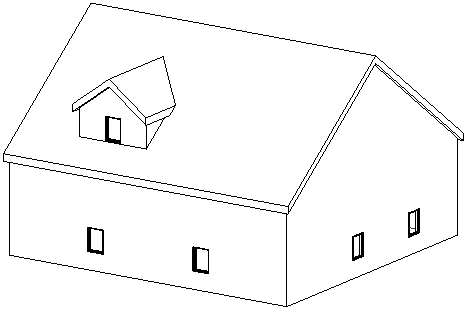

Vytvoření otvoru vikýře ve střeše

Po přidání vikýře vyřízněte otvor ve střeše.

Videofilm: Vytvoření vikýře

1. Vytvořte stěny a střešní prvky tvořící vikýř.
2. Použijte nástroj Připojit střechu k připojení střechy s vikýřem k hlavní střeše.
   Poznámka: U této úlohy nepoužívejte k připojení střechy nástroj Připojit geometrii, protože by při vytváření otvoru vikýře mohlo dojít k chybě.

3. Otevřete půdorysný nebo bokorysný pohled, ve kterém je vidět střecha vikýře a připojené stěny. Pokud je střecha vysunutá, otevřete bokorysný pohled.
4. Klikněte na tlačítko (Vikýř).

   Kde se nachází?

   • Karta Architekturapanel Otvor (Vikýřový otvor)
   • Karta Strukturapanel Otvor (Vikýřový otvor)
5. Zvýrazněte hlavní střechu na modelu budovy a kliknutím ji vyberte.

   Na stavovém řádku ověřte, že zvýrazňujete hlavní střechu.

   Nástroj Vybrat hrany střechy/stěny je aktivní, takže můžete vybrat ohraničení tvořící otvor vikýře.

6. Umístěte ukazatel myši na kreslicí plochu.

   Zvýrazní se platná ohraničení. Mezi platná ohraničení patří spojená střecha nebo její spodní plocha, boční plocha stěny, spodní plocha podlaží, hrana střechy s otvorem nebo čára modelu na ploše střechy pro vytvoření otvoru.

7. Klikněte na tlačítko (Dokončit režim úprav).
