Automatické spojení a uzamknutí stěn

Nově vytvořenou architektonickou stěnu můžete automaticky spojit nebo spojit a uzamknout se sousední stěnou.

Na kartě Upravit | Umístit stěnu na panelu Umístění klikněte na možnost (Automaticky připojit), chcete-li pouze spojit novou stěnu se sousední stěnou, nebo kliknutím na možnost (Automaticky připojit a uzamknout) spojte stěny a uzamkněte je, aby se přesouvaly společně.

Poznámka: U stěn, které mají být spojeny se sousední stěnou, musí být boční plocha nově vytvořené stěny překryta boční nebo koncovou plochou stávající stěny.

V obou případech budou jakékoli vložené prvky perforovat obě stěny.

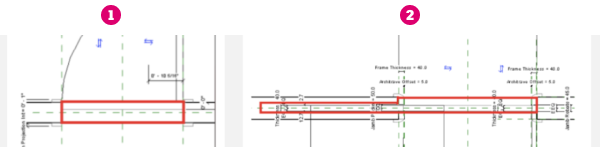

Poznámka: Dveře nebo okna se složitými řezy neprotnou obě zarovnané uzamknuté stěny, tyto stěny dokáží protnout pouze jednoduché řezy.

1. Jednoduchý řez.
2. Složitý řez.

Možnosti Automatický připojit a Automaticky připojit a uzamknout jsou k dispozici pouze při použití nástroje Architektonická stěna za účelem umístění stěn. Nejsou k dispozici pro vytváření konstrukčních stěn nebo ploch stěn.

Nově vytvořené složené stěny a obvodové pláště nelze pomocí této funkce automaticky připojit nebo uzamknout k existujícím stěnám. Pokud při vytváření architektonické stěny vyberete v galerii kreslení možnost Vybrat plochy, nástroj Automaticky spojit a uzamknout bude automaticky vypnut. Sousední stěny existující v předchozích verzích aplikace Revit se při upgradu na novou verzi automaticky nespojí.

Nově vytvořenou zešikmenou stěnu nelze zarovnat s existující zešikmenou nebo zúženou stěnou, takže možnost (Automaticky připojit a uzamknout) v tomto případě nefunguje. V tomto případě můžete použít možnost (Automaticky připojit).
