Umístění výkazu výztuže s detaily ohybu

Naučte se, jak umístit výkazy výztuží s detaily ohybu.

Postup umístění výkazu výztuže s detaily ohybu:
  1. Vytvořte výkaz výztuže.
  2. Na kartě Pole přidejte do výkazu pole Detail ohybu.
  3. Umístěním výkazu na výkres zobrazte grafiku detailu ohybu uvnitř buňky.
Poznámka: V pohledu výkazu se zobrazí pouze název pole detailu ohybu.

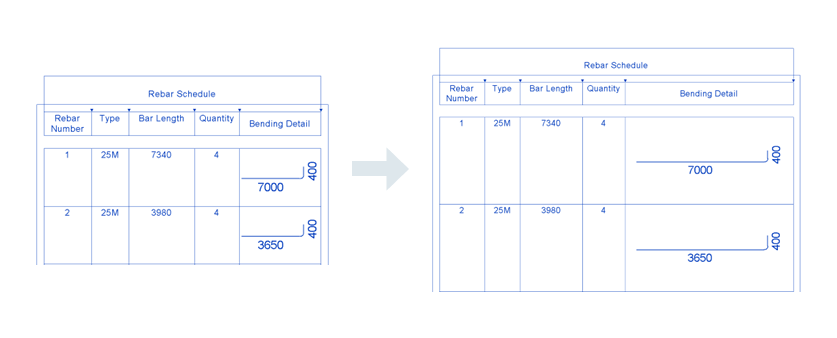

Přetažením ovládacích prvků upravte šířku sloupce a úpravou vlastností Změnit velikost řádků a Výška řádku upravte výšku řádku.

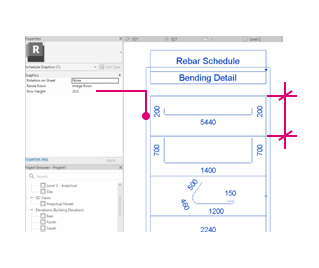

Chcete-li změnit velikost řádků obsahujících detaily ohybu nebo obrázky nezávisle na řádcích obsahujících pouze text, postupujte následovně:

Nadřazené téma: Detaily ohybu výztuže ve výkazech
