Kolekce výkresů

Kolekce výkresů umožňují přiřadit libovolný výkres v modelu do flexibilních skupin, na které lze v aplikaci Revit odkazovat, například v pohledech, výkazech a filtrech.

Přehled

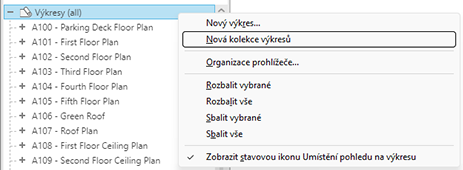

Chcete-li vytvořit kolekci výkresů, klikněte v Prohlížeči projektu Výkresy na možnost Nová kolekce výkresů.

Každý výkres zahrnuje parametr Kolekce výkresů, který obsahuje seznam všech kolekcí v modelu.

Existují dva způsoby, jak přesunout výkres do nebo z kolekce výkresů v Prohlížeči projektu:

• Přetáhněte jeden nebo více výkresů do kolekce výkresů nebo z ní.
• Nastavte hodnotu parametru Kolekce výkresů buď na název kolekce výkresů, pokud chcete výkres přidat, nebo změňte hodnotu tohoto parametru na <Žádný>, jestliže chcete výkres odebrat.

Knihovny výkresů lze předdefinovat pro zástupné výkresy pomocí výkazu Seznam výkresů. Při pozdějším převodu zástupného výkresu se zástupný výkres automaticky přesune do předem přiřazené kolekce výkresů.

Hodnotu parametru Kolekce výkresů můžete nastavit také v seznamu pohledů.

Duplicitní čísla výkresů

Každý výkres může existovat pouze v jednom umístění, buď uvnitř určité kolekce výkresů, nebo přímo v modelu.

Stejnou hodnotu čísla výkresu lze použít jednou v rámci všech výkresů přímo v modelu a jednou v rámci všech výkresů v kolekci výkresů. Například číslo G001 můžete jednou použít v modelu, jednou v kolekci Odeslání 1 a jednou v kolekci Odeslání 2.

Pokud je číslo výkresu již použito v kolekci, do níž výkres přesouváte, nebo pokud výkres přečíslujete na hodnotu, která je již použita, zobrazí se chybová zpráva.

Při vytváření nových výkresů přímo v kolekci budou výkresy automaticky přiřazeny k dané kolekci a číslování se pokusí pokračovat na základě posledního výkresu v této kolekci.

Další funkce

• Název kolekce výkresů je v popisku nástroje karty pohledu přidán před číslo a název výkresu.

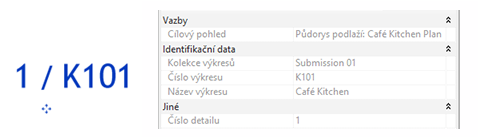

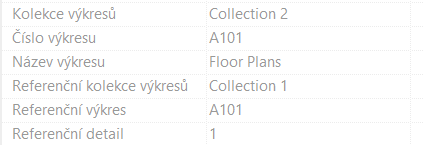

• Vedle stávajících parametrů výkresů a pohledů jsou pro kompatibilní typy pohledů v aplikaci Revit dostupné parametry pouze ke čtení Kolekce výkresů a Referenční kolekce výkresů.

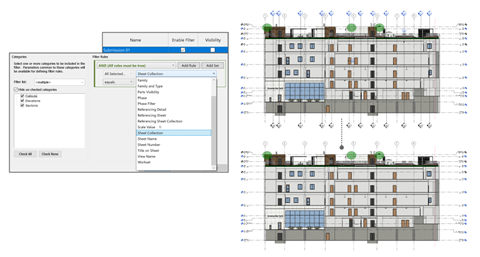

• Parametry Kolekce výkresů a Referenční kolekce výkresů lze použít v kompatibilních kategoriích filtrů pohledů (Výšky, Řezy, Detaily, Reference pohledů) a výkazech (Seznam výkresů a Seznam pohledů).

• Parametry Kolekce výkresů a Referenční kolekce výkresů jsou k dispozici v příslušných kategoriích rodin (Názvy pohledu, Reference pohledů, Záhlaví detailů, Značky pohledu, Značky řezu, Rohová razítka), aby je bylo možné použít v popiscích.
• Dvojitým kliknutím na knihovnu výkresů v Prohlížeči projektu se rozbalí a sbalí jednotlivé uzly kolekce výkresů (v souladu s primárním uzlem výkresů).

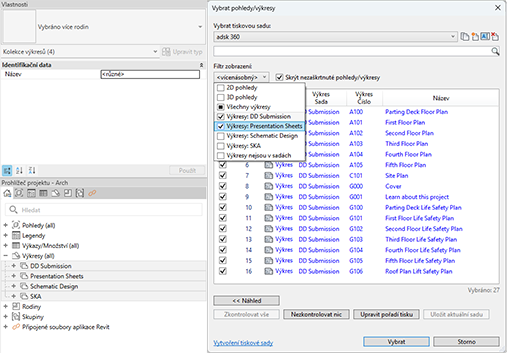

• Dialog Export/Tisk obsahuje každou kolekci výkresů jako zvláštní přepínač filtru zobrazení, který podporuje přesný výběr výkresů v jedné nebo více kolekcích.

• Reference pohledu jsou nyní k dispozici jako kategorie pro filtry pohledů a obsahují informace o knihovně výkresů pro cílový pohled.

Kolekce výkresů: Vlastní parametry a výkazy

Počínaje aplikací Revit 2026 jsou kolekce výkresů k dispozici jako kategorie pro parametry i výkazy.

• Nové parametry přidané do kategorie Kolekce výkresů se zobrazí v každém uzlu kolekce výkresů a hodnoty parametrů jsou synchronizovány s každým výkresem obsaženým v této kolekci. ​ Hodnoty parametrů se na každém výkresu v kolekci zobrazují pouze ke čtení, protože jsou řízeny kolekcí výkresů.
• Pokud upravíte hodnotu parametru v kolekci výkresů, aktualizuje se hodnota pro všechny výkresy (a štítky rohového razítka, pokud jsou v nich zahrnuty).
• Při přesunutí výkresů do jiné kolekce výkresů se provede totéž a hodnota se automaticky aktualizuje na základě toho, co je definováno v dané kolekci výkresů. ​
• V případech, kdy přidáte parametr do obou kategorií Kolekce výkresů i Výkresy, se parametr zobrazí v obou kategoriích. Lze je upravovat, ale hodnoty nejsou synchronizovány. ​
• Kolekce výkresů podporují oba typy výkazů (Komponenta budovy a Tabulka stylů). Hodnoty parametrů lze definovat přímo ve výkazu. ​
• Při použití tabulky stylů kolekce výkresů se u každé kolekce zobrazí také parametr Název stylu. ​
• U všech parametrů přidaných do kategorie Kolekce výkresů je také podporováno přiřazení globálních parametrů. ​ ​

Kombinace parametrů a priorita

Informace o projektu			Hodnota parametru Informace o projektu se zobrazuje ve všech štítcích rohových razítek.
Informace o projektu		Výkresy	Hodnota parametru instance výkresu má prioritu. Hodnota parametru Informace o projektu bude ignorována.
Informace o projektu	Kolekce výkresů	Výkresy	Hodnota parametru instance výkresu má prioritu. Hodnoty parametrů Informace o projektu a Kolekce výkresů jsou ignorovány.
Informace o projektu	Kolekce výkresů		Hodnota parametru Kolekce výkresů má prioritu a je zobrazena na výkresech. Hodnota parametru Informace o projektu se použije, pokud výkres není v kolekci.
	Kolekce výkresů		Hodnota parametru Kolekce výkresů má prioritu a je zobrazena na výkresech. U výkresů, které nejsou v kolekci výkresů, je tento parametr skrytý.
	Kolekce výkresů	Výkresy	Hodnota parametru instance výkresu má prioritu. Hodnota parametru Kolekce výkresů je ignorována.
