Komponenty detailů jsou předem nakreslené čárové 2D prvky, které lze přidávat do detailních pohledů a pohledů schéma/kresba. Jsou viditelné pouze v těchto pohledech. Jejich velikost se mění s modelem, nikoli s výkresem.
Komponenty detailů nejsou spojeny s prvky modelů, které jsou součástí modelu budovy. Poskytují detaily o stavbě nebo jiné informace o určitém pohledu.

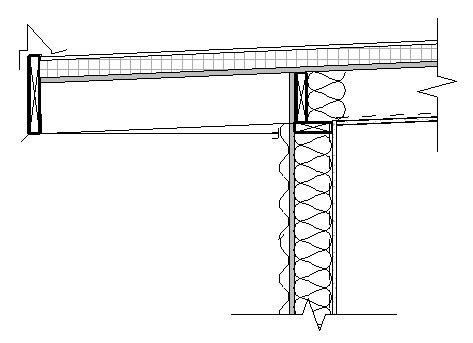

Například v následujícím pohledu schéma/kresba jsou komponentami detailu sloupky, izolace a obklad.
Komponenty detailů můžete opatřit popisky pomocí popisků položek detailů nebo je můžete opatřit indexovanými poznámkami.
Před přidáním komponenty detailu do pohledu načtěte z knihovny rodin požadované rodiny komponent detailů do projektu. Aplikace Revit obsahuje více než 500 rodin komponent detailů.
Knihovna komponent detailů aplikace Revit se nachází v tomto umístění: %ALLUSERSPROFILE%\Autodesk\RVT 2026\Libraries\<units>\Detail Items.
Pokud knihovna detailů neobsahuje požadovaný detail, můžete upravit existující rodinu komponent detailů nebo vytvořit novou.
