Umístění pohledů na výkres je užitečné, pokud máte mnoho podobných půdorysných pohledů a chcete, aby byly zarovnány a zůstaly koordinovány mezi jednotlivými výkresy. Případně máte typická rozvržení, například řezy stěn budov, která chcete umístit ve stejném odsazení na více výkresech.
Použití uložených poloh pohledů
Pokud je vybrán libovolný umístěný pohled, můžete přejít na kartu Upravit
Výřezy a pomocí příkazů na panelu Umístění a pohled ukládat, upravovat a spravovat umístění ve výkresu.
Uložení polohy
Chcete-li uložit polohu pohledu na výkresu, klikněte na kartu Upravit | Výřezy panel Umístění a pohled Uložit polohu, nebo použijte místní nabídku pravého tlačítka myši.
Uloženou polohu lze přiřadit k libovolnému počtu pohledů, aby byly vzájemně koordinovány mezi jednotlivými výkresy:
- Přiřazení uložené polohy k pohledu může proběhnout před nebo po jeho umístění na výkres.
- Pokud je uložená poloha přiřazena před umístěním, bude automaticky umístěna při umístění daného pohledu na výkres.

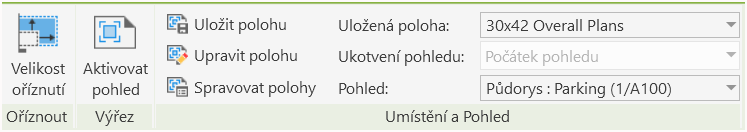

Chcete-li při přiřazení k uložené poloze zarovnat pohledy mezi výkresy, použijte na panelu Umístění a pohled nastavení ukotvení pohledu:
Počátek pohledu:
- Připne a zachová polohy pohledů na výkresech vzhledem k počátku pohledu.
- Pokud je pro pohled povolena a podporována oblast oříznutí, není při zarovnání brána v úvahu. Tato metoda je užitečná, pokud chcete zarovnat půdorysné pohledy mezi výkresy.
- Počátek pohledu je výchozí pro všechny pohledy.
Možnosti Střed, Levý horní, Pravý horní, Pravý dolní, Levý dolní:
- Připne a zachová polohy pohledů na výkresech vzhledem k zadanému ukotvení pohledu.
- Pokud se změní hranice oříznutí, umístění výkresu se automaticky upraví na základě ukotvení pohledu. Tato metoda je užitečná, pokud chcete, aby pohledy byly vždy umístěny na určitém místě výkresu, například v blízkosti rohu s rohovým razítkem.
- Tyto možnosti ukotvení pohledu jsou dostupné pro každý pohled, který podporuje a má povolenou oblast oříznutí. Oblast oříznutí poznámky je při výpočtu umístění ignorována.
Upravení polohy
Chcete-li upravit uloženou polohu, klikněte na možnost Upravit polohu na panelu Umístění a pohled, nebo použijte místní nabídku pravého tlačítka myši. Tím přejdete do režimu úprav, ve kterém můžete upravit polohu umístěného pohledu a případně také zadanou možnost ukotvení pohledu. Po dokončení úprav uložte změny kliknutím na tlačítko Dokončit, nebo kliknutím na tlačítko Storno ukončete režim úprav bez uložení změn.
Po dokončení se zkoordinují všechny ostatní umístěné pohledy přiřazené ke stejné uložené pozici.
Integrace Změna pohledu na výkres
Existující funkce Změna pohledu na výkres byla integrována do těchto pracovních postupů následujícím způsobem:
- Starší parametr Umístění výřezu byl sloučen s novým parametrem Ukotvení pohledu.
- Ukotvení pohledu = Počátek pohledu je výchozí pro všechny pohledy.
- Pohledy, které podporují a mají povolenu oblast oříznutí, mohou používat možnost Ukotvení pohledu = Střed a také další nastavení ukotvení: Levý horní, Pravý horní, Pravý dolní, Levý dolní.
Aplikace Revit podporuje přepínání na pohledy přiřazené k uložené poloze.
- Zobrazí se výzva k vypnutí polohy.
- Uložené polohy lze kdykoli snadno znovu přiřadit nebo jejich přiřazení zrušit.
Správa poloh
Kliknutím na možnost Spravovat polohy na panelu Umístění a pohled otevřete dialog Spravovat polohy, které obsahuje seznam všech uložených poloh v aktuálním modelu. Můžete jej použít k přejmenování a odstranění uložených poloh.
Přenos projektových standardů
Uložené polohy lze přenášet mezi modely pomocí možnosti Přenos projektových standardů Zobrazit uložené polohy.
Tímto se přenesou všechny uložené polohy do zadaného modelu. Revit zkontroluje, zda se shodují názvy uložených poloh a také hodnoty definované v každé z nich, a případně zobrazí výzvu k přepsání.
Obnovení polohy rohového razítka

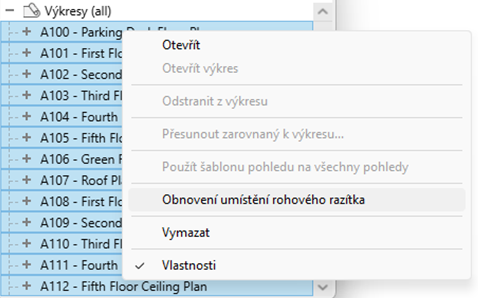

Pomocí funkce Obnovit polohy rohového razítka můžete umístěné instance rohových razítek na výkresech přesunout zpět do výchozího počátku.
Tento příkaz je dostupný, když je v Prohlížeči projektu vybráno více instancí rohového razítka nebo více výkresů.
Chování pohledů, které se mohou zobrazit na více výkresech:
-
Pohledy Legenda a Grafický výkaz sloupů, které se mohou zobrazit na více výkresech, podporují přiřazení uložené polohy.
- Pokud je uložená poloha přiřazena k libovolné umístěné instanci tohoto typu pohledu, všechny umístěné instance budou koordinovány na stejné místo na výkresu.
- Přiřazení uložené polohy lze kdykoli zrušit, čímž se zruší její přiřazení všem umístěným instancím pohledu. Následně je možné je volně přesouvat na výkresu.
- Uložené polohy lze kdykoli znovu přiřadit nebo jejich přiřazení zrušit.
Chování nadpisu pohledu pro pohledy přiřazené k uložené poloze:
U pohledů přiřazených k uložené poloze existují dvě možnosti, jak se budou nadpisy pohledů automaticky aktualizovat při změnách umístění pohledu. Toto chování určuje existující parametr typu výřezu Zachovat pozici nadpisu:
- Možnost Zachovat pozici nadpisu je vypnuta. Nadpisy pohledu se přesunují se změnami umístění pohledu. Toto chování je identické s ručním přesunutím polohy pohledu na výkresu.
- Možnost Zachovat pozici nadpisu je povolena. Nadpisy pohledů se při změně polohy pohledu nepřesunují, umístění a velikost vynášecí čáry zůstanou zachovány. Toto chování je užitečné, pokud máte nadpisy pohledů na určitém místě na výkresu a nechcete, aby se automaticky přesouvaly.
Bez ohledu na nastavení tohoto parametru lze nadpisy pohledů vždy upravit ručně.
