Přidání zarovnané kóty

Šikmé kóty lze umístit mezi dvě či více rovnoběžných referencí nebo mezi dva či více bodů, jako jsou například konce stěny.

1. Klikněte na kartu Poznámkypanel Kóta (Zarovnaná).
   K dispozici jsou následující možnosti:

   • Osy stěn
   • Plochy stěn
   • Osa nosné části stěny
   • Hrany nosné části stěny

   Pokud například zvolíte osy stěny, při umístění na stěnu se ukazatel myši nejprve přichytí k ose stěny.
2. Na kontextové kartě pásu karet vyberte v poli Vybrat možnost Jednotlivé reference.

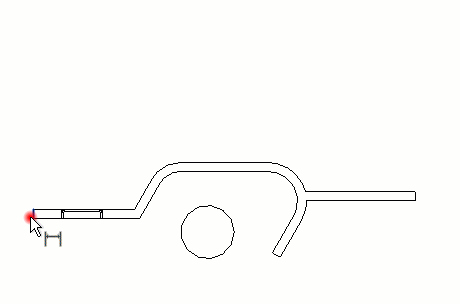

3. Umístěte ukazatel myši na referenční bod prvku, jako je například stěna.

   Referenční bod se zvýrazní, pokud zde lze umístit kótu.

   Tip: Stisknutím klávesy Tab můžete procházet různé referenční body. Modrý referenční bod se zobrazuje v průsečících geometrie. Ve všech průsečících vrstev vnitřních stěn se zobrazuje reference ve tvaru šedého čtverečku.
4. Kliknutím určete referenci.
5. Umístěte ukazatel myši na požadované místo dalšího referenčního bodu a klikněte.

   Při přemístění kurzoru se zobrazí čára kóty. V případě potřeby můžete pokračovat ve výběru více referencí.

6. Jakmile dosáhnete posledního referenčního bodu, přesuňte ukazatel myši mimo poslední komponentu a klikněte.

   Zobrazí se trvalá zarovnaná kóta.
