Pomocí speciální nabídky možností můžete zobrazit a upravit možnosti detailu ohybu, včetně toho, jaké kóty se pro detail ohybu zobrazí nebo jaké kótovací styly se použijí.
Přístup k dialogu Možnosti detailu ohybu výztuže ve vlastnostech výkazu:
- Otevřete výkaz (dvakrát klikněte na jeho název v Prohlížeči projektu nebo klikněte na jeho kartu).
- Na paletě Vlastnosti výkazu v části Další klikněte na možnost Upravit vedle položky Formátování.
- V dialogu Vlastnosti výkazu
kartě Formátování vyberte pole Detail ohybu a vedle možnosti Vlastnosti pole klikněte na tlačítko Upravit.
| Možnost | Popis |
|---|---|
| Grafika | |

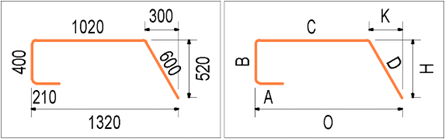

| Parametry tvaru výztuže | Určuje, zda detail ohybu zobrazuje hodnoty délek a úhlů úseků, nebo názvy parametrů přiřazené v rodině tvarů výztuží.
 |
| Styl čáry | Určuje styl čáry použitý pro detail ohybu. |

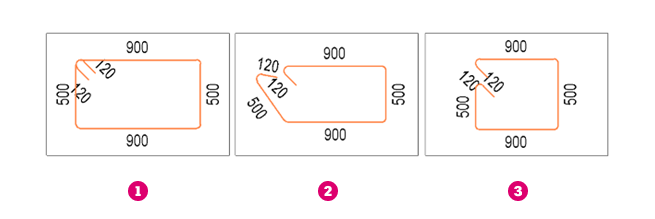

| Reprezentace | Určuje, zda je detail ohybu pro uzavřené tyče obrysů zobrazen stejně jako výztuž, s odsazenými segmenty nebo jako rozvinutý.
|
| Zobrazení pro 3D tvar | Určuje orientaci pohledu pro detail ohybu představující 3D tvary výztuží.
|
| Kóty výztuží s proměnnou délkou | Určuje, zda se má zobrazit označení více hodnot pro tyče seskupené na stejném řádku nebo zda se mají zobrazit minimální a maximální hodnoty. |
| Délky | Určuje, zda se mají pro detail ohybu zobrazit kóty délky. |
| Zobrazit délky jako | Určuje, zda se mají pro detail ohybu zobrazit délky úseků pomocí kót nebo textu. |
| Zobrazit délky oblouků jako | Určuje, zda se mají délky oblouků pro detail ohybu zobrazit pomocí kót nebo textu. |
| Pozice textu kóty | Určuje, zda má být text kóty detailu ohybu vždy umístěn vně kótovací čáry nebo umístěn podle výchozího nastavení kóty.
|

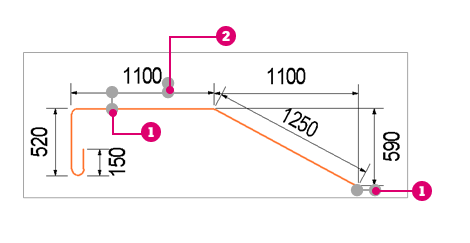

| Odsazení kóty | Určuje odsazení kótovací čáry detailu ohybu vzhledem k okótovanému úseku.
|
| Délky háků | Určuje, zda se mají pro detail ohybu zobrazit kóty délky háku. |

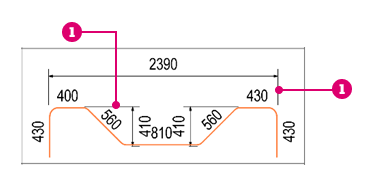

| Ostatní kóty | Určuje, zda se mají zobrazit další kóty (1), například ortogonální nebo celkové kóty, jak jsou definovány v rodině tvarů výztuží.
 |
| Úhly | Určuje, zda se mají pro detail ohybu zobrazit úhlové kóty. |
| Styl úhlové kóty | Určuje styl úhlové kóty, který se má použít pro detail ohybu. |

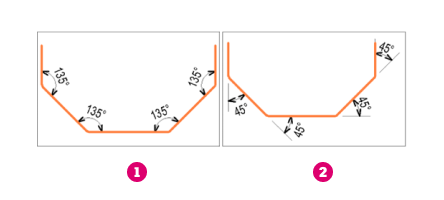

| Měření úhlů | Určuje, zda se mezi úseky detailu ohybu měří vnitřní nebo vnější úhly.
|
| Zobrazit pro úhly | Určuje, zda se mají zobrazit kóty úhlu detailu ohybu pro všechny úhly, nebo pouze pro úhly větší nebo menší než 90 stupňů. |

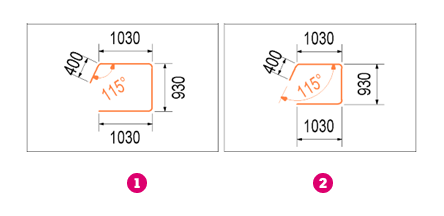

| Pozice textu úhlu | Určuje, zda má být text úhlové kóty detailu ohybu vždy umístěn vně kótovací čáry nebo umístěn podle výchozího nastavení kóty. |
| Odsazení úhlové kóty | Určuje odsazení úhlové kótovací čáry detailu ohybu.
|
| Úhly háků | Určuje, zda se mají pro detail ohybu zobrazit úhlové kóty háku. |
| Průměr/poloměr ohybu | Určuje, zda se má zobrazit ohyb tyče pro úseky oblouku detailu ohybu pomocí kót poloměru nebo průměru. |
| Styl kóty poloměru | Určuje styl kóty poloměru pro detail ohybu. |
| Styl kóty průměru | Určuje styl kóty průměru pro detail ohybu. |
| Typ kóty | Určuje, zda se má pro detail ohybu zobrazit ohyb tyče pomocí kót poloměru nebo průměru. |
| Ohyby segmentů | Určuje, zda se mají pro detail ohybu zobrazit také kóty ohybu segmentů. |
| Ohyby háků | Určuje, zda se mají pro detail ohybu zobrazit také kóty ohybu háků. |
Standardní.
Rozvinutý.
Odsazení.
