Elektroinstalace

Pokud v levém podokně dialogu Nastavení elektroinstalace vyberete možnost Elektroinstalace, pravé podokno obsahuje tabulku elektroinstalace.

Nastavení v tabulce vodičů určují, jak se vodiče zobrazí v plánech elektrického systému v projektu.

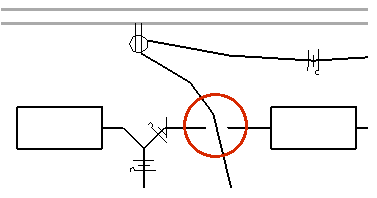

• Mezera křížení elektroinstalace – určuje šířku mezery použité k zobrazení nepřipojených vodičů, které se kříží, jak je znázorněno.

• Osové značky vodičů – určuje styl osové značky, která se zobrazí pro vodič pod napětím, ochranný vodič a nulový vodič.

  Aplikace Revit nabízí čtyři styly osových značek, jak je znázorněno níže:

  Osová značka krátkého vodiče
  Kruhová osová značka vodiče
  Osová značka zahnutého vodiče
  Osová značka dlouhého vodiče

  Načtení rodiny osových značek

  1. Klikněte na kartu Vložitpanel Načíst z knihovny (Načíst rodinu).
  2. V dialogu Otevřít přejděte k položce PoznámkyElektroinstalaceZnačky zaškrtnutí.
  3. Vyberte jeden nebo více souborů rodin osových značek a klikněte na tlačítko Otevřít.

  Ke každému vodiči můžete přiřadit jiný styl.

  Klikněte na sloupec Hodnota, klikněte na ikonu a vyberte styl osové značky.

  Můžete použít Editor rodin a upravit existující osovou značku nebo vytvořit další osové značky.

• Šikmá linie napříč osovými značkami – určuje, zda se zobrazí osová značka ochranného vodiče jako diagonální čára, která prochází osovými značkami dalších vodičů, jak je znázorněno.


  Pokud chcete použít tuto funkci pro osové značky, klikněte na sloupec Hodnota, klikněte na ikonu a vyberte možnost Ano. Pokud vyberete možnost Ne, zobrazí se osová značka určená pro ochranné vodiče.

• Zobrazit zaškrtávátko – určuje, zda vždy skrýt osové značky, vždy je zobrazit nebo je zobrazit pouze pro směry k rozvaděči.
• Směr k rozvaděči u více okruhů – určuje, zda se zobrazí jedna šipka nebo více šipek na všech vodičích obvodu nebo pouze na koncovém vodiči.
• Styl směru k rozvaděči – určuje styl směru k rozvaděči včetně úhlu a velikosti šipky.
