Zarovnání potrubí

Editor zarovnání umožňuje zarovnat horní části, dolní části nebo strany potrubí v řezu systému.

1. Zvýrazněte potrubí v části nebo systému, který chcete zarovnat, jednou nebo vícekrát stiskněte klávesu tabulátor, aby se zvýraznily segmenty, které chcete zarovnat, a kliknutím vyberte potrubí.
2. Kliknutím na kartu Upravit | Potrubípanel UpravitZarovnat Zarovnat otevřete Editor zarovnání.

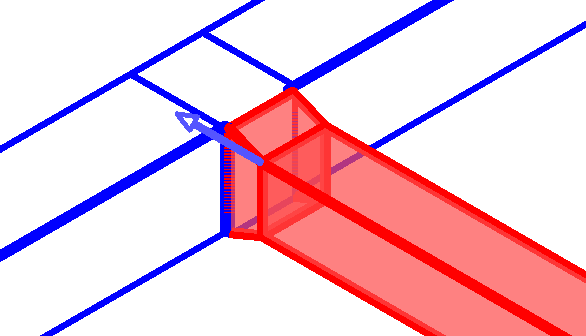

3. Kliknutím na kontrolní bod vyberte konec části potrubí, který bude sloužit jako reference pro zarovnání, jak je vyznačeno šipkou, která se zobrazí na konci větve.


Každým kliknutím střídavě vyberete počáteční nebo koncový segment vyznačený šipkou na konci každé větve.

4. Určete referenci zarovnání:

   Kliknutím...	zarovnáte...
   	Vlevo nahoru
   	Nahoru na střed
   	Vpravo nahoru
   	Vlevo na střed
   	Doprostřed na střed
   	Vpravo na střed
   	Vlevo dolů
   	Dolů na střed
   	Vpravo dolů

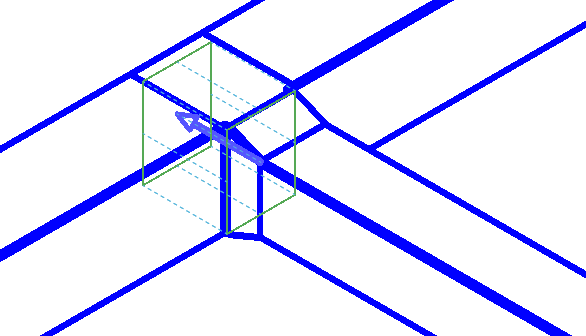

   Můžete také kliknout na tlačítko Vyrovnávací linie a vybrat referenční čáru na kreslicí ploše. Tato funkce je velmi užitečná ve 3D pohledu, když je vybrána možnost Tenké čáry a styl zobrazení je nastaven na hodnotu Drátový model. Zobrazí čárkované referenční čáry na hranách a ve středu ploch referenčního potrubí, jak je zde znázorněno.

   Poznámka: Jako vizuální styl je nutné před použitím Editoru zarovnání určit možnost Drátový model.
5. Kliknutím na jednu z vyrovnávacích linií ve výkresu určete čáru, která bude použita k zarovnání.

6. Až budete spokojeni s nastavením zarovnání potrubí, kliknutím na tlačítko Dokončit zarovnejte potrubí nebo klikněte na tlačítko Storno a zavřete Editor zarovnání bez použití změn.

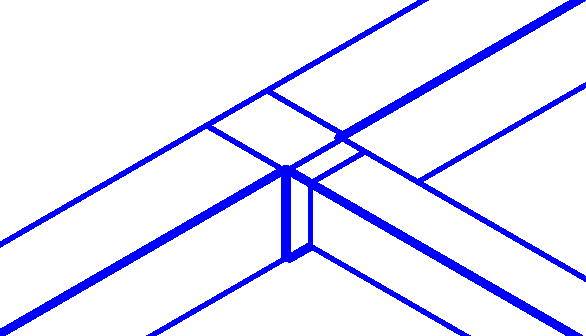

   Potrubí znázorněné zde bylo zarovnáno na horní střed velkého segmentu připojeného ke spoji T.
