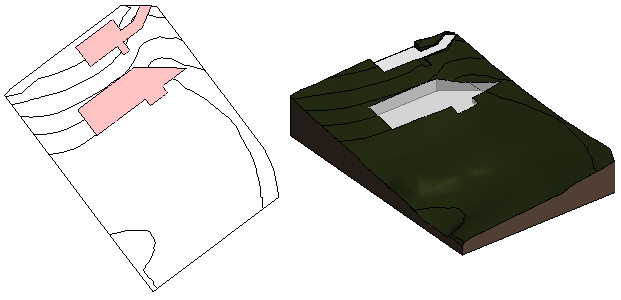

Práce s připojenou topografií

S připojenou topografií je možné pracovat stejnými způsoby, jako s topografií vytvořenou v aplikaci Revit.

Videofilm: Práce s připojenou topografií

Chcete-li připojit topografii k modelu, klikněte na kartu Vložitpanel Připojit (Připojit topografii).

Použití připojené topografie v modelu

Součástí jednoho propojení topografie může být více povrchů. S jednotlivými povrchy je možné pracovat zvlášť.

S povrchy připojené topografie lze provádět následující úkony:

• Přiřadit ke každému povrchů různou fázi.
• Zobrazit topografii v pohledu a umístit ji na list.
• Vytvořit pohled řezu, který topografii ořízne. Zobrazit pod povrchem vyplněnou část.
• Určit nastavení vrstevnic a zobrazit na topografii popisky vrstevnic.
• Umístit do topografie komponenty terénu.
• Umístit na topografii zábradlí. Přizpůsobí se povrchu.
• Vytvořit dílčí dělení a přiřadit k nim materiály.
• Přidat na povrch výškové kóty (například výškové kóty a ukazatele sklonu).
• Zahrnout topografická data ve výkazu.

Poznámka: Pro připojené topografie lze použít nástroj Částečné oddělení. Viz část Rozdělení terénního útvaru.

Viditelnost a zobrazení připojené topografie

Viditelnost a zobrazení připojené topografie můžete řídit následujícím způsobem:

• Viditelnost/zobrazení: Pomocí dialogu Viditelnost/zobrazení můžete řídit zobrazení topografie v každém pohledu. Topografii můžete mimo jiné například zobrazit či skrýt nebo můžete změnit její zobrazení. Ve 2D nebo 3D pohledu v dialogu Viditelnost/Zobrazení klikněte na kartu Kategorie modelů a rozbalte kategorii Terénní útvar, kde můžete zapnout nebo vypnout viditelnost a definovat nastavení grafiky.
• Přiřazení materiálu k topografii:

Správa připojené topografie

Spravovat připojení topografie je možné v dialogu Správa připojených souborů.

• Znovu načíst: Při opakovaném načtení připojení topografie budou všechny hostované prvky obnoveny na topografický povrch. Například zábradlí zůstanou na povrchu na svých příslušných pozicích.

  Pokud se znovu načtený povrch změní tak, že se na něm hostovaný prvek již nebude nacházet, zobrazí se upozornění, aby bylo možné problém prozkoumat a opravit. Pokud již nebudou ve znovu načtené topografii některé povrchy existovat, zobrazí se seznam odstraněných povrchů.

• Znovu načíst z: Pomocí této možnosti je možné znovu načíst připojení topografie z jiného umístění.
• Odebrat: Pokud připojení topografie odeberete, hostované prvky budou odstraněny také. Zobrazí se dialog s upozorněním a informací o tom, kolik prvků se tato operace týkala. Rozbalením seznamu zobrazíte detaily o prvcích. Chcete-li zabránit odstranění hostovaných prvků, zrušte operaci Odebrat.
Poznámka: Při opakovaném načítání topografie připojené v předchozích verzích aplikace Revit může mít zlepšená přesnost připojení za následek topografii, která lépe odpovídá geometrii propojeného souboru.

Další aspekty připojené topografie

Připojovaný zdrojový soubor může obsahovat neplatné povrchy. Pokud k tomu dojde, zobrazí se upozornění a aplikace Revit se může pokusit neplatné povrchy opravit. Před připojením k aplikaci Revit můžete také zvážit ruční opravu neplatných povrchů ve zdrojovém souboru.

Aplikace Revit z důvodů zlepšení výkonu omezuje počet trojúhelníků sítě, které lze připojit, na 1 000 000. Pokud je tento limit překročen, aplikace Revit zjednoduší výsledný připojený prvek, aby se optimalizoval výkon a velikost souboru. Další informace naleznete v části Zjednodušení topografie.
