Přizpůsobení automatizace vytváření analytických prvků z fyzických

Přizpůsobením automatizace převodu fyzického modelu na analytický model můžete vylepšit výsledky na základě specifik vašeho projektu.

Při přizpůsobení fyzických parametrů na analytické postupujte následovně:

1. Na kartě Analyzovat panelu Konstrukční analytický model klikněte na možnost (Analytická automatizace).
2. V rozevíracím seznamu klikněte na možnost (Spustit změnu fyzických prvků na analytické pro budovy).

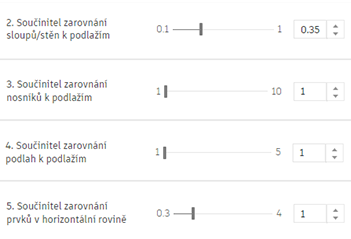

Automatizace vytváření analytických prvků z fyzických prvků má čtyři nastavení, která lze přizpůsobit.

Zarovnání k podlaží

Můžete přizpůsobit vertikální rozsah, ve kterém nástroj automatizace pro každý prvek hledá podlaží, ke kterému má být vytvořený analytický prvek zarovnán. Zarovnání k podlažím lze vylepšit úpravou tří součinitelů (jeden pro každou skupinu prvků):

• Vertikální prvky – sloupy a stěny
• Nosníky
• Podlahy a desky

Kromě tohoto součinitele mají podlaží s povoleným parametrem Konstrukční vyšší prioritu než podlaží bez nich.

Poznámka: To může být užitečné rozlišení, pokud je pro každé patro budovy definováno více než jedno podlaží. Pokud chcete, aby nástroj pro automatizaci použil nějaké konkrétní podlaží, povolte pro něj parametr Konstrukční.

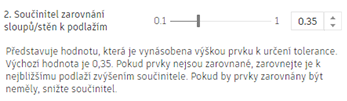

Součinitel zarovnání sloupů/stěn k podlažím

Úpravou tohoto součinitele určíte, jak daleko má nástroj pro automatizaci hledat podlaží, na které bude promítnut nejbližší konec sloupu/stěny.

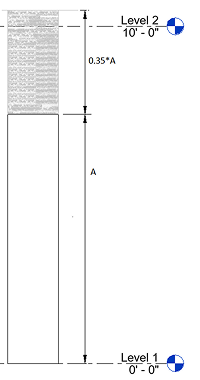

Výchozí hodnota je nastavena na 0,35 výšky sloupu/stěny, ale lze ji nastavit až na 1.

Poznámka: Tato tolerance je specifická pro každý prvek, protože se vypočítává na základě výšky prvku.

Poznámka: Pokud není v rámci této tolerance nalezeno žádné podlaží, sloup/stěna nebude oříznut/prodloužen.

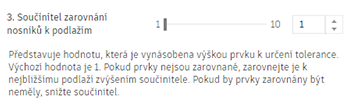

Součinitel zarovnání nosníků k podlažím

Úpravou tohoto součinitele určíte, jak daleko má nástroj pro automatizaci hledat podlaží, na které bude promítnut analytický nosník.

Výchozí hodnota je nastavena na hodnotu 1 výšky průřezu nosníku, ale může být upravena až na 10.

Poznámka: Tato tolerance je specifická pro každý prvek, protože se vypočítává na základě výšky průřezu prvku.

Poznámka: Pokud není v rámci této tolerance nalezeno žádné podlaží, bude analytický nosník vytvořen na geometrické ose fyzického prvku.

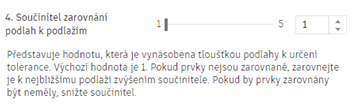

Součinitel zarovnání podlah k podlažím

Úpravou tohoto součinitele určíte, jak daleko má nástroj pro automatizaci hledat podlaží, na které bude promítnuta analytická podlaha.

Výchozí hodnota je nastavena na hodnotu 1 výšky tloušťky, ale může být upravena až na 5.

Poznámka: Tato tolerance je specifická pro každý prvek, protože se vypočítává na základě tloušťky prvku.

Poznámka: Pokud není v rámci této tolerance nalezeno žádné podlaží, bude analytická podlaha vytvořena na horní ploše fyzického nosníku.

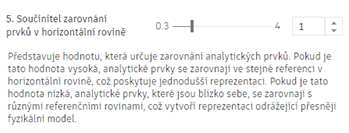

Zarovnání v půdorysu

Umožňuje přizpůsobit, jak zjednodušený by měl být analytický model z hlediska zarovnání v půdorysu.

Zarovnání v půdorysu seskupuje prvky v rámci vypočítané tolerance, které mají být zarovnány ke stejné referenci. Vypočtená tolerance je průměrem tloušťky a šířky průřezu všech vybraných stěn a nosníků.

Lze ji vynásobit součinitelem. Výchozí hodnota tohoto součinitele je 1 a může být vynásobena až čtyřikrát.

Poznámka: Malý součinitel snižuje toleranci, což způsobuje, že umístění analytických prvků většinou odpovídá umístění jejich fyzických ekvivalentů v půdorysu. Větší součinitel zvyšuje toleranci, což vede ke zjednodušení analytického modelu, ve kterém je zarovnání analytických prvků poněkud obecnější vzhledem k jejich fyzickým ekvivalentům v půdorysu.

Přizpůsobení nastavení tloušťky stěny:

Pokud je povolena možnost Použít konstrukční tloušťku, použije automatizace analytického modelu při vytváření nebo aktualizaci analytické desky tloušťku konstrukční vrstvy stěny/podlahy/desky.

1. Na kartě Analyzovat panel Konstrukční analytický model klikněte na možnost (Analytická automatizace).
2. V rozevíracím seznamu klikněte na možnost (Spustit změnu fyzických prvků na analytické pro budovy).
3. V dialogu Upravit | Nastavení zaškrtněte u možnosti Analytická deska zaškrtávací políčko Použít konstrukční tloušťku.
