Spojit výztuž – Podle délky

Spojte vybranou sadu výztuží podle zadané maximální délky, minimální délky a pozice zbytkové délky.

    Připojení výztuže pomocí příkazu Spojit výztuž – Podle délky

  1. Vyberte jednu nebo více sad výztuží.
  2. Na kartě Upravit | Konstrukční výztuž panelu Spoj klikněte na možnost (Spoj výztuže).
  3. Na kartě Upravit | Spojit výztuž panelu Spoj klikněte na možnost (Podle délky).
  4. Na kartě Upravit | Spojit výztuž panelu Délky vyberte maximální a minimální délku a pozici zbytkové délky. Pozici zbytkové délky můžete také přepnout stisknutím mezerníku.
  5. Na paletě Vlastnosti vyberte typ spoje.
    Poznámka: Při spojení podle délky je umístění spoje zašedlé a nastaveno na hodnotu Uprostřed.
  6. Přesunutím kurzoru nad libovolnou sadu výztuží v pohledu zobrazíte náhled spoje podle délky. Stisknutím mezerníku můžete přepínat mezi pozicí zbytkové délky na začátku nebo na konci.
  7. Kliknutím proveďte spojení zvýrazněné sady.
  8. Spojené sady jsou zobrazeny jako náhled. Kliknutím na tlačítko Dokončit potvrďte sady s podélným spojem nebo kliknutím na tlačítko Storno zrušte provedené změny.
Poznámka: Při použití spoje podle délky nezáleží na počátečním výběru a lze vybrat libovolné sady v pohledu.

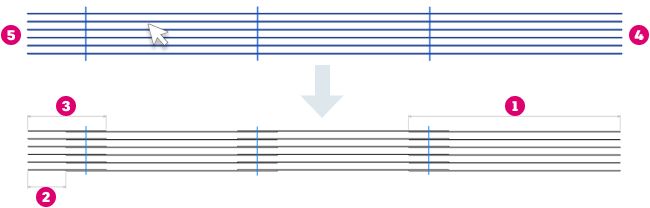

Následující příklad ukazuje spoj podle délky s pozicí zbytkové délky na konci:
