Přečtěte si, jak můžete pomocí uzlů na koncích tyče spravovat vazby ohýbaných tyčí.

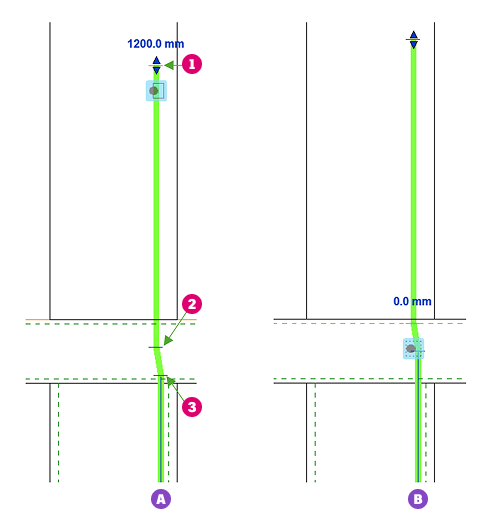

Pro každý konec ohýbané tyče můžete vybrat jednu z pozic koncových uzlů (1, 2, 3), od kterých se měří odsazení od cíle vazby. V následujícím příkladu je pro tyč A vybrána poloha uzlu 1, která je zavazbena 1 200 mm od horní plochy desky.
U tyče B je vybrána pozice uzlu 2, která je zavazbena ke krytí horní plochy desky s odsazením 0 mm.
Při zavazbení na konec ohýbané tyče jsou 3 pozice koncových uzlů potenciálními cíli, ke kterým je možné vytvořit vazbu. Chcete-li zvýraznit cíle, je nutné umístit kurzor nad konec tyče.

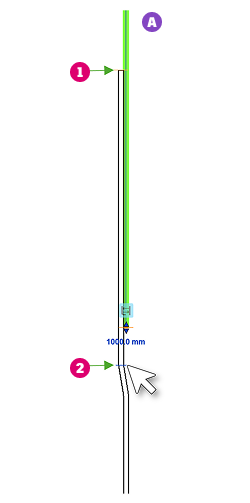

V následujícím příkladu je koncový uzel tyče A zavazben k pozici 1 koncového uzlu druhé ohýbané tyče.
Když přesunete kurzor nad ohyb, zvýrazní se pozice 2. Kliknutím ji můžete vybrat a nechat si změřit odsazení od této pozice.
