Spojit výztuž – Vybrat čáru

Spojí jednu nebo více sad výztuží ve vybraném umístění nebo na vybrané referenční čáře.

Vybraná referenční čára spojuje všechny sady výztuží, které protíná.

Připojení výztuže pomocí příkazu Spojit výztuž – Vybrat čáru

1. Vyberte jednu nebo více sad výztuží.
2. Na kartě Upravit | Konstrukční výztuž panelu Spoj klikněte na možnost (Spoj výztuže).
3. Na kartě Upravit | Spoj výztuže panelu Spoj klikněte na možnost (Vybrat čáru).
4. Na paletě Vlastnosti vyberte typ spoje.

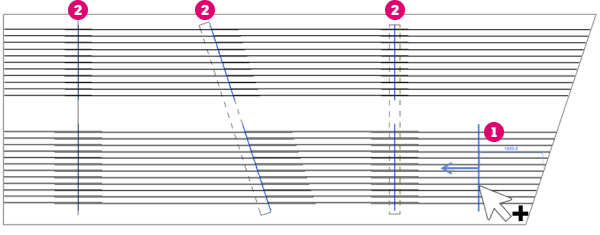

5. Kliknutím podél některé z původně vybraných sad spojíte sady výztuží v daném umístění . Dalším kliknutím zrušíte výběr a odstraníte existující spoj.
6. Případně vyberte libovolnou referenční čáru v pohledu, chcete-li spojit všechny protínající se sady .
7. Volitelně můžete změnit parametr instance umístění spoje tak, aby se čára spoje nacházela ve středu nebo na stranách délky přesahu. Stisknutím mezerníku můžete přepínat mezi možnostmi umístění spoje.
8. Spojené sady jsou zobrazeny jako náhled. Stisknutím tlačítka Dokončit potvrďte spojené sady nebo stisknutím tlačítka Storno akci zrušte a ukončete nástroj Spojit výztuž.

Ve 3D pohledech je vybraná reference promítnuta do aktuální pracovní roviny a vysunuta tak, aby se sady spojily. Aktuální pracovní rovinu můžete před nebo během používání nástroje Spojit výztuž přepnout a vybrat správnou pracovní rovinu.

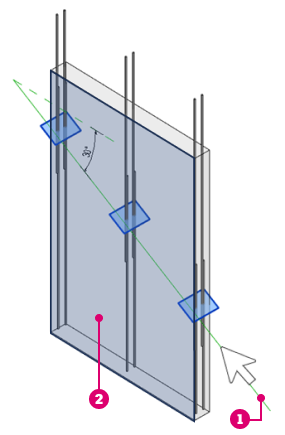

Příklad s výztuží uvnitř stěny, která je spojena výběrem čáry modelu nakreslené v aktuální pracovní rovině:
