Délky ohybu pro typ výztuže můžete definovat pomocí dialogu Délky ohybu výztuže.
Otevřete dialog kliknutím na tlačítko Úprava délky ohybů v části Vlastnosti typu výztuže. Schémata těchto parametrů najdete na obrázcích pod následující tabulkou.
| Název | Popis |
|---|---|
| Název typu ohybu | Automaticky vyplněný seznam typů ohýbané výztuže definovaných v projektu. |
| Automatický výpočet | Zrušením zaškrtnutí tohoto políčka můžete přepsat automatický výpočet rozměrů ohybů a průměr tyče pro délku. |
| Sklon ohybu 1: | Zobrazí sklon ohybu definovaný v typu ohybu. Chcete-li přepsat tuto hodnotu pro daný typ výztuže, zrušte zaškrtnutí políčka Automatický výpočet. |
| Šikmá délka | Zobrazí šikmou délku ohybu. |
| Přímá délka | Zobrazí přímou délku ohybu. |
| Odsazení ohybu | Zobrazí odsazení ohybu. Pokud je zaškrtnut automatický výpočet, platí následující vzorec: odsazení ohybu = násobitel odsazení ohybu f × průměr tyče modelu |
| Délka | Zobrazí délku ohybu. Pokud je zaškrtnut automatický výpočet, platí následující vzorec: délka = násobitel délky × průměr tyče |

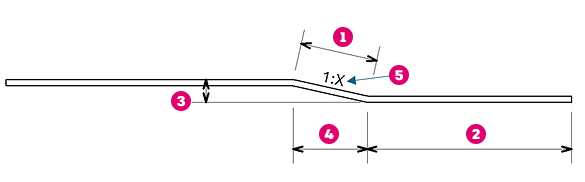

Šikmá délka ohybu
Délka ohybu
Odsazení ohybu
Přímá délka ohybu
Sklon ohybu 1:X
