Rozdělení sady výztuží

Rozdělte jednu nebo více sad výztuží ve vybraném umístění nebo na základě průsečíku s referenční čárou.

Můžete zvolit zavazbení výsledných sad a také rozdělit jednu nebo všechny sady v řetězci podélných styků.

• Upravit | Konstrukční výztuž panel Podélný styk rozevírací seznam (Podélný styk) (Rozdělit sadu výztuží).

NEBO

• Upravit | Stykovat výztuž panel Režim (Rozdělit sadu výztuží).

Poznámka: Rozdělení je k dispozici pouze u sad výztuží řízených tvarem. Výztuž plochy, výztuž podél trajektorie a výztuž volného tvaru nejsou v současné době podporovány.

Vybrat tyč

Rozdělte jednu sadu výběrem tyče.

1. Vyberte jednu nebo více sad výztuží. Jedná se o sady, které lze rozdělit.
2. V dialogu Upravit | Konstrukční výztuž panel Podélný styk klikněte na rozevírací seznam (Podélný styk) a vyberte položku (Rozdělit sadu výztuží). Případně klikněte na příkaz Podélný styk a poté přepněte režim na Rozdělit sadu.
3. V dialogu Upravit | Rozdělit sadu klikněte na možnost (Vybrat tyč).

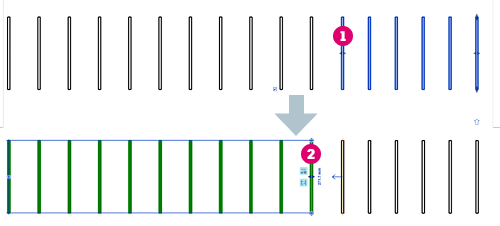

4. Přesunutím kurzoru nad tyč zobrazíte zvýraznění výsledné sady. Tyče jsou zvýrazněny od první tyče v sadě až po tyč, nad kterou umístíte kurzor. Kliknutím na tyč proveďte rozdělení .
5. Pokračujte ve výběru tyčí v počáteční sadě nebo v sadách vzniklých rozdělením .
6. Rozdělené sady jsou zobrazeny jako náhled. Kliknutím na tlačítko (Dokončit) potvrďte rozdělení sady nebo kliknutím na tlačítko (Zrušit) výběr zrušte a ukončete nástroj pro rozdělení sady výztuží.

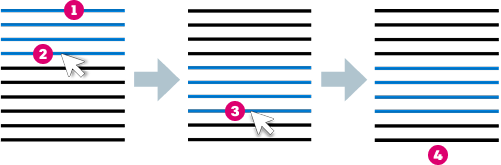

Můžete také vybrat referenční čáry k rozdělení jedné nebo více sad.

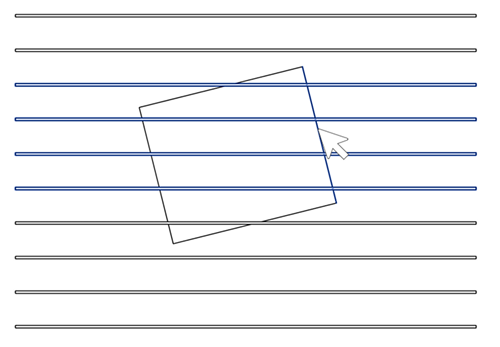

1. Ve stejném režimu výběru tyče přesuňte kurzor nad přímou referenční čáru, abyste zobrazili zvýraznění sad, které budou rozděleny.
2. Vyberte čáru, kterou chcete použít k rozdělení. Jedna referenční čára může rozdělit sadu maximálně dvakrát.
3. Rozdělené sady jsou zobrazeny jako náhled. Kliknutím na tlačítko (Dokončit) (4) potvrďte rozdělení sady nebo kliknutím na tlačítko (Zrušit) výběr zrušte a ukončete nástroj pro rozdělení sady výztuží.

Zavazbit sady

Sady vzniklé rozdělením můžete automaticky zavazbit zapnutím možnosti (Zavazbit sady) v dialogu Upravit | Rozdělit sadu panel Možnosti. Vytvoří se vazba mezi rovinou tyče a rozsahy mimo rovinu sad, takže sady se po rozdělení přesouvají společně.

Zde je příklad, kde rozdělení sady a úprava vazeb zobrazuje obousměrnou vazbu mezi rovinou tyče druhé sady a uzlem mimo rovinu první sady .

Rozdělit všechny sady

Zapněte přepínač (Rozdělit všechny sady) na panelu Možnosti v dialogu Upravit | Rozdělit sadu, chcete-li rozdělit všechny sady v řetězci podélných styků. Pokud je tato možnost vypnuta, bude rozdělena pouze jedna sada a připojení podélných styků mezi ní a sousedními sadami v řetězci budou zrušena.

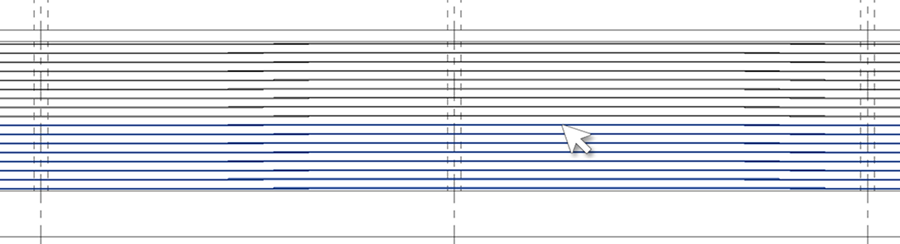

Zde je příklad, kdy se při najetí kurzorem na tyč v jedné ze sad zvýrazní tyče ve všech sadách v řetězci podélných styků.

Poznámka: Možnost rozdělení všech sad je k dispozici, pokud je při spuštění příkazu rozdělení vybrána alespoň jedna sada v řetězci podélných styků.
