Existují dva typy koncových spojů nosníků: pravoúhlé seříznutí a kosoúhlý spoj. Pomocí nástroje pro spoje nosníků/sloupů můžete upravit oba typy odstraněním nebo použitím viditelného oříznutí nosníků.
- Otevřete projekt v půdorysném nebo 3D pohledu.
- Klikněte na kartu Upravit
panel Upravit geometrii
(Spoje nosník/sloup).

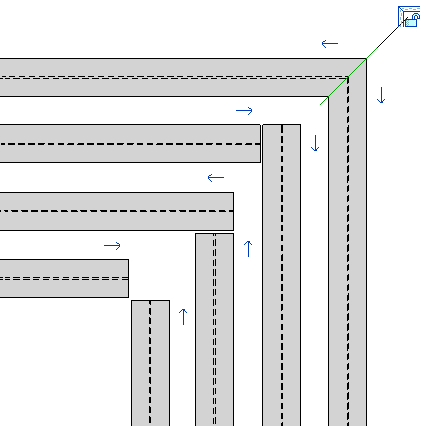

Aktivuje se režim úprav, v němž se zobrazí ovládací prvky oříznutí v podobě šipek na koncovém spoji nosníků a v případě potřeby i sloupů.
- Je-li třeba, definujte na panelu Možnosti filtr viditelných ovládacích prvků spoje založený na materiálu, což může být například ocel, dřevo, prefabrikovaný beton či jiný materiál.
- Kliknutím na ovládací prvky omezení v podobě šipek přepněte omezení do směru, kterým ukazuje šipka.
- Jestliže má nosník omezení, šipky směřují proti spoji.
- Jestliže nosník nemá omezení, šipky směřují směrem od spoje.
- Pokud nejsou dva nosníky ve stejné rovině ze stejné rodiny a stejného typu bez otočení v příčném řezu ve spoji oříznuty, spoj se stane kosoúhlým spojem.
Poznámka: Úpravou oříznutí pomocí nástroje Spoje nosník/sloup se neobnoví ani nezmění výchozí nastavení prodloužení v poli Vlastnosti prvku, nastavení Vzdálenost odsazení symbolického zobrazení nebo v úpravách geometrií nosníků.
V případě kosoúhlých spojů budou ostatní nosníky, které sdílejí spoj, oříznuty daným kosoúhlým spojem. Můžete také kliknutím na zámek pokosu zamknout geometrii na střední nebo jemné úrovni detailů.
