Přidání popisku k výztuži plochy

Oblast výztuže plochy můžete označit pomocí vlastních symbolů a popisků. Toto označení poskytuje informace o typu výztuže a detaily specifické pro ohraničení.

Umístění symbolu výztuže plochy

1. Klikněte na kartu Poznámkypanel Symbol (Symbol výztuže plochy).
   Poznámka: Můžete načíst symboly výztuže z knihovny, pokud v projektu žádné neexistují.
2. (Volitelné) Chcete-li popisek umístit automaticky, klikněte na kartu Poznámkapanel Symbol (Symbol výztuže plochy)(Automatické umístění). Prvním kliknutím na výztuž plochy automaticky umístíte popisek do jejího středu.
3. Chcete-li popisek umístit ručně, vypněte automatické umístění, jedním kliknutím vyberte výztuž plochy a dalším kliknutím umístěte popisek.

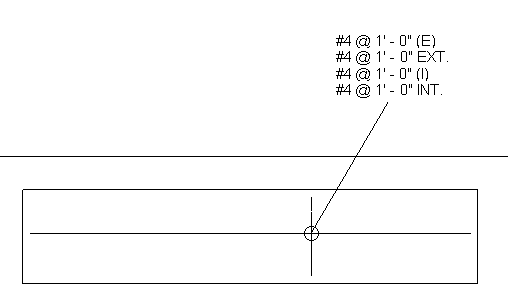

Umístění popisku výztuže plochy

1. Vyberte kartu Poznámkypanel Popisek (Popisek podle kategorie).
   Poznámka: Můžete načíst popisky výztuže z knihovny, pokud v projektu žádné neexistují.
2. Vyberte výztuž plochy, na kterou chcete popisek umístit.


   Úpravou štítku popisku můžete zahrnout hlavní vlastnosti rozteče. Dostupnými parametry kategorie jsou Dolní/vnitřní hlavní rozteč a Horní/vnější hlavní rozteč.

3. Stisknutím klávesy ESC ukončíte nástroj Popisek.
   Poznámka: K vyřešení zaokrouhlení chyb, které se mohou vyskytnout při označování výztuže plochy popisky, můžete upravit měrné jednotky pro objem a délku výztuže. Klikněte na kartu Správapanel Nastavení (Jednotky projektu). V položce Objem výztuže nebo Délka výztuže podle potřeby upravte jednotky, zaokrouhlení a zobrazení symbolů.
