Úprava vlastního přípoje

Úprava komponent vlastního přípoje.

1. Vyberte vlastní přípoj.
2. Klikněte na kartu Upravit | Konstrukční přípoj panel Přípoj (Upravit).
3. Na panelu Upravit vlastní typ přípoje je možné kliknout na následující položky:
   • (Přidat) k výběru dílčích prvků, které budou tvořit vlastní typ přípoje.
   • (Odebrat) k odebrání vybraných dílčích prvků z vlastního typu přípoje.
     Poznámka: Odstranění prvku z vlastního přípoje automaticky odstraní příslušný prvek z projektu s výjimkou prvku z instance upraveného vlastního přípoje, který bude v modelu zachován jako nezávislý ocelový prvek. Některé ocelové prvky potřebují hostitele (například šrouby, modifikátory atd.). Prvky, které potřebují hostitele, budou odstraněny z modelu pro všechny instance vlastních přípojů, pokud budou odebrány bez svého hostitele. Pozice šroubů a kotev se může upravovat v závislosti na připojeném prvku, který je odstraněn z vlastního přípoje společně se šrouby a kotvami.

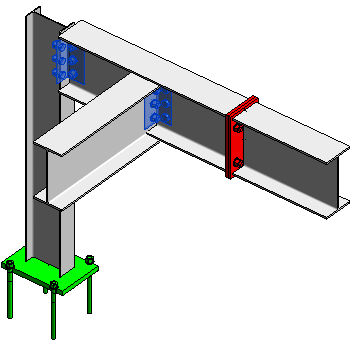

   Poznámka: Do dříve definovaných vlastních přípojů je možné přidávat standardní přípoje, ale pouze v případě, pokud se nezmění počáteční počet hostitelských prvků. Například na obrázku níže se původní vlastní přípoj skládá ze dvou zavěšených úhelníků (modrá). Vlastní přípoj je připojen ke konstrukčnímu sloupu, čili je možné přidat i základní plech (zeleně). V případě čelního styčníkového plechu (červená) by však byl vyžadován další nosník, který nebyl připojen k původnímu vlastnímu přípoji. Kvůli tomu čelní styčníkový plech nebylo možné přidat do vlastního přípoje.


4. Při úpravě vlastního přípoje:

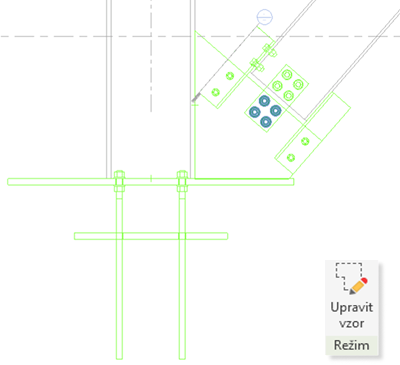

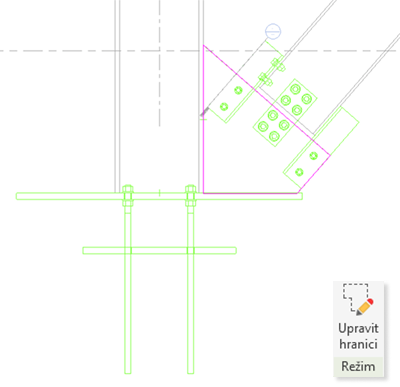

   • Můžete upravit hranici plechů a obrysových řezů a vzor děr, šroubů, kotev a spřahovacích trnů, které jsou součástí vlastního přípoje a nejsou řízeny standardním přípojem.

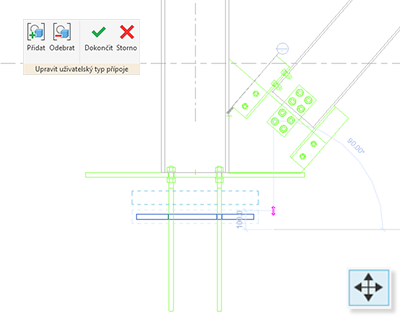

   • Můžete přesunout plechy, profily, svary, šrouby, kotvy a spřahovací trny, které jsou součástí vlastního přípoje a nejsou řízeny standardním přípojem.


   • Můžete vybrat pouze prvky z tohoto vlastního přípoje, ostatní prvky modelu jsou šedé a nelze je vybrat.
5. Na panelu Upravit vlastní typ přípoje potvrďte změny ve vlastním přípoji kliknutím na tlačítko (Dokončit) nebo kliknutím na tlačítko panel zavřete bez uložení změn.

Poznámka: Toto nastavení předefinuje vlastní přípoj. Pokud model obsahuje více instancí upraveného vlastního typu přípoje, všechny tyto instance budou aktualizovány (včetně parametrů instancí). Před provedením této akce budete upozorněni.
