Rechteck

Mithilfe der Option "Rechteck" können Sie quadratische und rechteckige Splines erstellen.

• Erstellungsgruppe > (Konturen) > Splines > Rollout "Objekttyp" > Rechteck
• Vorgabe-Menü: Menü Erstellen > Konturen > Rechteck
• Alternatives Menü: Menü Objekte > Konturen > Rechteck

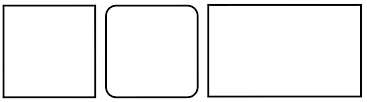

Beispiele für Rechtecke

Vorgehensweise

So erstellen Sie ein Rechteck:

1. Wechseln Sie zur Erstellungsgruppe, und aktivieren Sie (Formen).
2. Klicken Sie auf "Rechteck".
3. Wählen Sie eine Erstellungsmethode. Vorgabemäßig ist der Wert dieser Einstellung "Kante".
4. Im Ansichtsfenster können Sie ein Rechteck basierend auf drei Punkten erstellen:
   1. Mit dem ersten Klick legen Sie die Ecke des Rechtecks oder den Startpunkt fest. Halten Sie die linke Maustaste gedrückt, um den Winkel zu definieren.
   2. Halten Sie Umschalttaste gedrückt, während Sie ziehen, um den Winkel basierend auf den Formwinkelabhängigkeiten zu beschränken.
   3. Halten Sie die linke Maustaste gedrückt und ziehen Sie diese, um die erste Kante (Länge) zu definieren, und lassen Sie diese los, sobald Sie die gewünschte Länge erreicht haben.
   4. Halten Sie die linke Maustaste gedrückt und ziehen Sie diese, um die zweite Kante (Breite) zu definieren, und lassen Sie diese los, sobald Sie die gewünschte Breite erreicht haben.
5. Optional können Sie STRG beim Ziehen gedrückt halten, um den Spline auf ein Seitenverhältnis von 1:1 zu beschränken und ein Quadrat zu erstellen.

Benutzeroberfläche

Rollouts "Rendern" und "Interpolation"

Diese Parameter gelten für die meisten auf Splines basierenden Konturen. Weitere Informationen finden Sie unter Rollout "Rendern" und Rollout "Interpolation".

Rollout Erstellungsmethode

Für Rechteck kann zwischen den Vorgabeerstellungsmethoden Mittelpunkt oder Kante gewählt werden. Weitere Informationen finden Sie unter Rollout "Erstellungsmethode".

Rollout "Tastatureingabe"

Erstellt einen Rechteck-Spline über die Tastatur. Legen Sie über die X/Y/Z-Einstellungen den Mittelpunkt sowie die übrigen Parameter fest, um die Maße und den Eckradius anzugeben, und klicken Sie dann auf Erstellen. Nach dem Erstellen der Spline können Sie über die Steuerelemente des Rollouts "Parameter" die Einstellungen anpassen (siehe unten).

Rollout "Parameter"

Wenn Sie einen Rechteck-Spline erstellt haben, können Sie mithilfe der folgenden Parameter Änderungen vornehmen:

Länge

Legt die Größe des Rechtecks an der lokalen Y-Achse fest.

Breite

Legt die Größe des Rechtecks an der lokalen X-Achse fest.

Eckradius

Mit dieser Option erstellen Sie gerundete Ecken. Beim Wert 0 wird das Rechteck mit 90-Grad-Ecken erstellt.
