Mit diesem Werkzeug können Sie gefaste und abgerundeten Schweißvorbereitungen auf den Kanten des ausgewählten Elements erstellen.
Schweißvorbereitungen können auf geraden Kanten von Platten und auf geraden Trägern (unabhängig davon, ob diese bereits gekürzt wurden) einschließlich runder und rechteckiger Abschnitte erstellt werden. Die Länge der Schweißvorbereitung basiert auf dem exakten Querschnitt, es werden also die Trägerecken berücksichtigt.
Variable Länge (Versatz) können im Dialogfeld Eigenschaften angegeben werden.

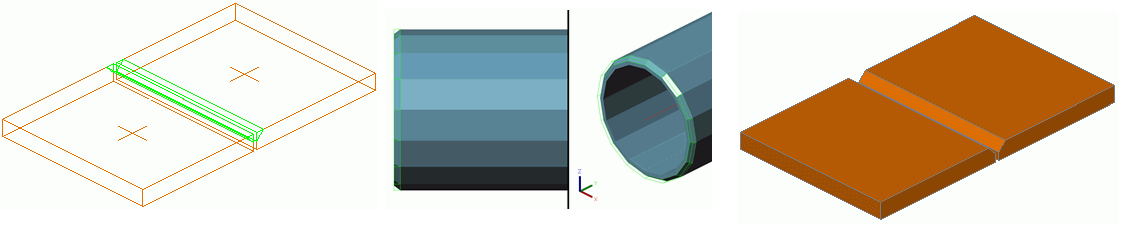

Der Darstellungstyp Exakt mit Schweißkantenvorbereitungen zeigt die genaue Form mit Fasen an den Kanten. Schweißvorbereitungen sind grün dargestellt.
Zugriff auf den Befehl
Werkzeugpalette Bearbeitungen:
(Abschrägen).
Befehlszeile: _AstM14CommAddFeatEdge
- Klicken Sie in der Werkzeugpalette Bearbeitungen auf (Abschrägen).
- Wählen Sie die Seite oder die Kante des Elements zum Erstellen der gefasten Schweißvorbereitung.
- Wählen Sie im Dialogfeld für die Eigenschaften der Schweißvorbereitung die Registerkarte Kantenbearbeitung aus.
- Wählen Sie in der Dropdown-Liste Typ die Option Gerade aus.
- Nehmen Sie die erforderlichen Einstellungen vor: Abschrägungswinkel, Höhe und Breite sowie Seite der Abschrägung (oben/unten).
- Schließen Sie das Dialogfeld mit den Eigenschaften.
- Die Schweißvorbereitung wurde erstellt.
- Klicken Sie in der Werkzeugpalette Bearbeitungen auf (Abschrägen).
- Wählen Sie die Seite oder die Kante des Elements, um die Kehlnahtvorbereitung zu erstellen.
- Wählen Sie im Dialogfeld für die Eigenschaften der Schweißvorbereitung die Registerkarte Kantenbearbeitung aus.
- Wählen Sie in der Dropdown-Liste Typ die Option Konvex aus.
- Nehmen Sie die erforderlichen Einstellungen vor: Definieren Sie den Radius der Abrundung, den Abrundungstyp sowie die Seite der Abrundung (oben/unten).
- Schließen Sie das Dialogfeld mit den Eigenschaften.
- Die Schweißvorbereitung wurde erstellt.
