Gitterrost (Dialogfeld): Form und Verbindungsmittel (Registerkarte)

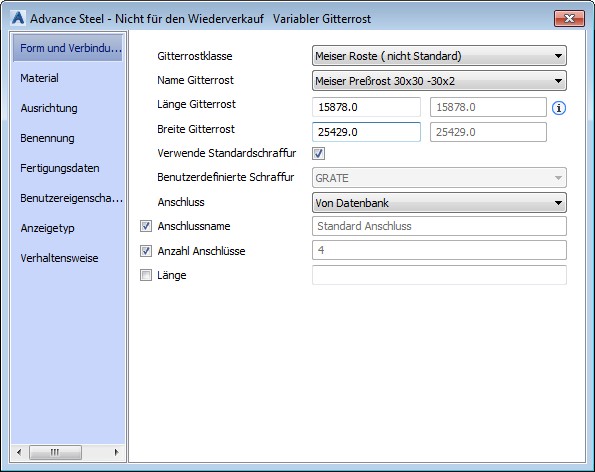

Auf dieser Registerkarte des Dialogfelds für Gitterrost-Eigenschaften können Sie die Gitterrostklasse und die Größe gemäß der gewählten Klasse auswählen.

Gitterrostklasse	Führt alle Normen und Anbieter auf.
Gitterrostgröße	Führt alle Gitterrostgrößen gemäß der Klassenauswahl (Anbieter) auf.
Länge Gitterrost	Grau angezeigte Werte: Zeigt die berechnete Länge des Begrenzungsrahmens für den variablen Gitterrost an. Diese Werte werden anhand des Rechtecks mit der kleinsten Fläche berechnet, das in das Rechteck für den modellierten Gitterrost passt und an dessen Lastrichtung ausgerichtet ist. Die Größe dieses Gitterrosts ist von Bedeutung, da der Gitterrost aus einem Stück Gitter gefertigt wird, dessen Lastrichtung in seiner Längsrichtung ausgerichtet ist. Anschließend wird er für den benötigten modellierten Gitterrost passend zugeschnitten. Bearbeitbare Werte: Dieser Wert ändert die sichtbare Form des rechteckigen Gitterrosts in Richtung des Längenwerts, wobei die Lastrichtung ignoriert wird.

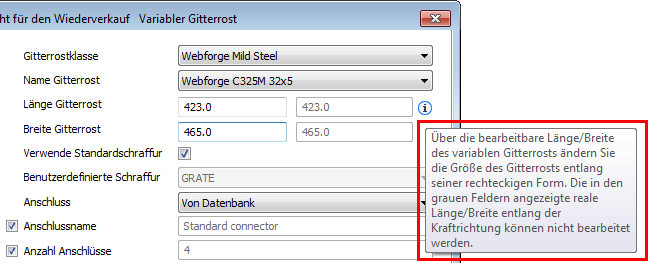

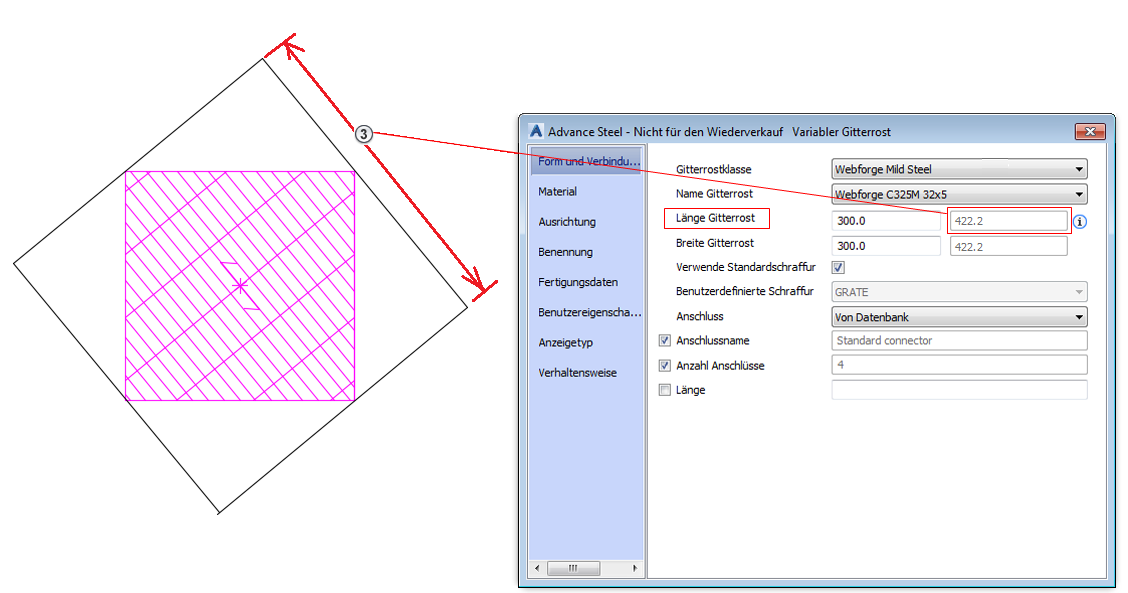

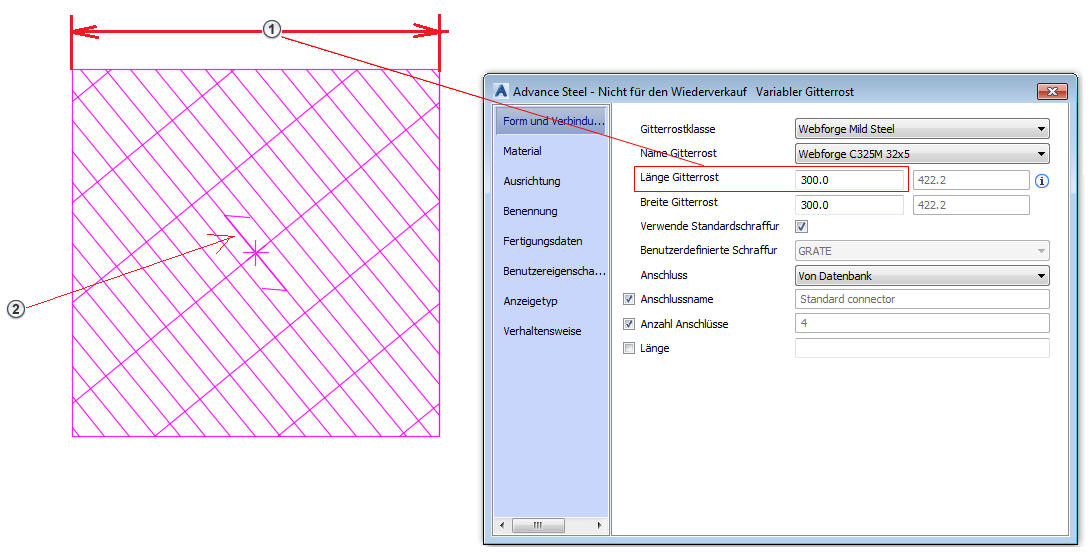

Breite Gitterrost	Grau angezeigte Werte: Zeigt die berechnete Breite des Begrenzungsrahmens für den variablen Gitterrost an. Diese Werte werden anhand des Rechtecks mit der kleinsten Fläche berechnet, das in das Rechteck für den modellierten Gitterrost passt und an dessen Lastrichtung ausgerichtet ist. Die Größe dieses Gitterrosts ist von Bedeutung, da der Gitterrost aus einem Stück Gitter gefertigt wird, dessen Lastrichtung in seiner Längsrichtung ausgerichtet ist. Anschließend wird er für den benötigten modellierten Gitterrost passend zugeschnitten. Bearbeitbare Werte: Dieser Wert ändert die sichtbare Form des rechteckigen Gitterrosts entlang des Breitenwerts, wobei die Lastrichtung ignoriert wird. - Wert für die Länge des Gitterrosts, kann festgelegt werden. Die Lastrichtung des Gitterrosts wird ignoriert. - Lastrichtung des Gitterrosts: nicht rechtwinklig zur rechteckigen Gitterrost-Form. - Länge des Gitterrosts, rechtwinklig zur Lastrichtung ausgerichtet, aus dem der erwartete Gitterrost geschnitten wird. Anmerkung: Im Dialogfeld Variabler Gitterrost wird eine QuickInfo angezeigt, wenn Sie den Mauszeiger über das Ausrufezeichen rechts neben dem ausgegrauten Feld Gitterrost-Länge ziehen. Die QuickInfo enthält Erklärungen zu den beiden Längen-/Breitenfeldern.
Verwende Standardschraffur	Wenn diese Option aktiviert ist, wird die Vorgabeschraffur verwendet. Anderenfalls können Sie eine benutzerdefinierte Schraffur verwenden.
Benutzerdefinierte Schraffur	Führt alle verfügbaren Schraffuren auf. Sie können die Schraffur auswählen, die der Oberfläche des Gitterrost-Elements entspricht.
Connector	Die Anschlüsse werden separat bestellt und können daher nicht im Modell dargestellt werden, sie können jedoch in der Stückliste enthalten sein. Von Datenbank - Der Anschluss wird aus der Datenbank entnommen. Keine - Der Anschluss wird nicht in der Stückliste oder anderen Listen angezeigt. Variabel - Ermöglicht die Definition eines anderen Anschlusstyps und der erforderlichen Menge.
Verbindungsname	Legt den Anschlussnamen für einen definierten Anschlusstyp fest. Dieser Name wird in der Stückliste angezeigt.
Anzahl Anschlüsse	Definiert bei einem definierten Anschlusstyp die Anzahl der Anschlüsse.
