Übertragen Sie eine Verbindung problemlos im aktuellen Modell.
- Gleiche Anzahl an Eingabeelementen
- Alle Eingabeelemente haben denselben Profiltyp.
- Allen Eingabeelementen wurde die gleiche Modellrolle zugewiesen.
- Gleiche relative, geometrische Position zwischen den Eingabeelementen: Winkel, Anordnung, Knotenpunktzone (Trägerende oder beliebig), Seite in Bezug zum Auflager-Eingabeelement
Diese Bedingungen werden zusammen verarbeitet und können nicht einzeln bearbeitet oder ignoriert werden.
- Wählen Sie eine Verbindung im Modell aus.
- Klicken Sie mit der rechten Maustaste, und wählen Sie Verbindung übertragen aus dem Kontextmenü aus.
Die ursprüngliche Verbindung und die Ergebnisse der Übertragung werden in einer einzelnen Gruppe mit Verbindungen zusammengefasst. Die ursprüngliche Verbindung wird zur Master-Verbindung.
Wenn das Ergebnis der Übertragung null lautet (keine Verbindung erstellt), wird keine neue Gruppe erstellt.
Wenn eine gruppierte Verbindung übertragen wird, werden die Ergebnisse der Übertragung Teil derselben Gruppe wie die ursprüngliche Verbindung. Der Master dieser Gruppe bleibt gleich.
Das Übertragungswerkzeug kann nur für sichtbare Elemente verwendet werden. Ausgeblendete Elemente werden bei der Analyse der entsprechenden Fälle nicht berücksichtigt.
- Benutzerdefinierte Verbindungen.
- Verbindungen mit einem benutzerdefinierten Punkt als Eingabeelement (z. B. Steife)
- Verbindungen, die mit anderen Eingaben als Träger erstellt wurden
Das Übertragungswerkzeug berücksichtigt nicht, ob die Elemente physisch miteinander verbunden sind. Es verfügt über eine Toleranz mit einem Wert, der der maximalen Höhe der verbundenen Eingabeelemente entspricht. Auf dieser basierend werden die Elemente ermittelt, die so nahe liegen, dass sie Teil eines Falls sind. Für jeden Fall wird die Reihenfolge der Eingabeelemente analysiert. Dabei werden alle möglichen Kombinationen verwendet. Die erste in der Analyse gefundene, gültige Kombination wird verwendet, um die Verbindung zu erstellen.
- In Fällen, in denen für den gleichen Satz an Eingabeelementen mehr als eine gültige Auswahlreihenfolge existiert, ist es empfehlenswert, die Elemente anhand der Modellrolle zu unterscheiden (z. B. dem gewünschten Hauptelement eine andere Modellrolle zuweisen).

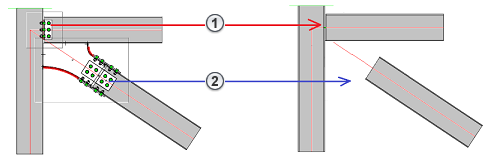

- Wenn alle oder ein Teil der gewünschten Eingabeelemente bereits in anderen Verbindungen verwendet werden, werden diese vom Übertragungswerkzeug nicht berücksichtigt. Um dies zu vermeiden, wird empfohlen, die Verbindung in einer bestimmten Reihenfolge zu übertragen, beispielsweise wie unten dargestellt:
- Verwenden Sie Sichtbarkeitsfilter.
