Schneiden Sie polygonale Konturen aus einem Blech aus, das durch mehrere Punkte definiert ist.
Die Schnitte können sowohl als innere als auch als äußere Konturen zugewiesen werden. Die Größe des Rechtecks wird durch die Vorgaben festgelegt.
Zugriff auf den Befehl
Werkzeugpalette Bearbeitungen:
(Polygonale Kontur).
Befehlszeile: _AstM4PlateInnerContour POLYGONE
Polygonale Kontur mit geraden Segmenten erstellen
- Klicken Sie in der Werkzeugpalette Bearbeitungen auf (Polygonale Kontur).
- Wählen Sie ein Blech für die Verarbeitung.
- Wählen Sie den ersten Punkt der Kontur.
- Wählen Sie die Eckpunkte der Kontur nacheinander aus.
- Drücken Sie die Eingabetaste oder geben Sie C (Schließen) ein, um die Kontur zu schließen.
- Die polygonale Kontur wird erstellt.

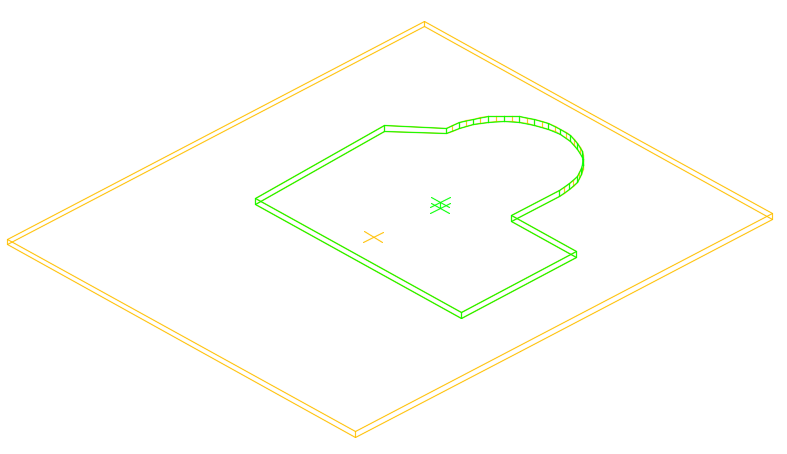

Polygonale Kontur mit einer Kombination aus geraden und gebogenen Segmenten erstellen
- Klicken Sie in der Werkzeugpalette Bearbeitungen auf (Polygonale Kontur).
- Wählen Sie ein Blech für die Verarbeitung.
-
Wählen Sie den ersten Punkt der Kontur.
- Um in den Bogenmodus zu wechseln, geben Sie A (Arc, Bogen) ein und drücken Sie die <Eingabetaste>. Um weitere Bogensegmente zu erstellen, wählen Sie nacheinander deren Endpunkte aus.
- Um Bogen durch drei Punkte zu zeichnen, geben Sie S (zweiter Punkt) ein und drücken Sie die Eingabetaste.
- Um in den Linienmodus zu wechseln, geben Sie L (Linie) ein und drücken Sie die Eingabetaste.
- Legen Sie ggf. zusätzliche Kontursegmente fest.
- Drücken Sie die Eingabetaste oder geben Sie C (Schließen) ein, um die Kontur zu schließen.
Die polygonale Kontur wird erstellt.
Polygonale Kontur aus einer Polylinie erstellen
- Zeichnen Sie in der Blechebene die polygonale Kontur, die Sie aus dem Blech ausschneiden wollen.
- Klicken Sie in der Werkzeugpalette Bearbeitungen auf (Polygonale Kontur).
- Wählen Sie das Blech aus.
- Geben Sie in die Befehlszeile P ein und drücken Sie die Eingabetaste.
- Wählen Sie die Polylinie aus und drücken Sie die Eingabetaste.
- Die Kontur wird erstellt.
