Platzieren eines BKS an einer Winkelhalbierenden

Dieses Werkzeug erstellt ein Benutzerkoordinatensystem an einer Winkelhalbierenden. Es eignet sich für die Erstellung von Querschnitten an der Winkelhalbierenden zwischen zwei anderen Trägern (z. B. in Fassadenkonstruktionen).

So greifen Sie auf den Befehl zu

Werkzeugpalette BKS: (BKS an Winkelhalbierende).

Befehlszeile: _AstM4CrBisectorCS

So definieren Sie ein BKS an einer Winkelhalbierenden

1. Werkzeugpalette BKS: Klicken Sie auf (BKS an Winkelhalbierende).
2. Ermitteln Sie einen Punkt als Ursprung des BKS (p1).
3. Wählen Sie einen weiteren Punkt zum Definieren der Z-Richtung (p2).
4. Wählen Sie einen Punkt zum Definieren der ersten Ebene für die Winkelhalbierende (p3).
5. Wählen Sie einen Punkt zum Definieren der zweiten Ebene für die Winkelhalbierende (p4).

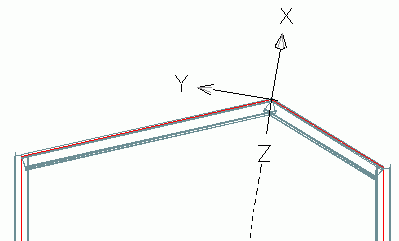

• Die X-Achse des neuen BKS halbiert den Winkel zwischen den beiden ausgewählten Ebenen.
