Der ausgewählte Querschnitt wird an einer Systemlinie erstellt.
Trägerachsen
Für Trägerlänge und -platzierung werden drei verschiedene Objektachsen-Typen verwendet:
- Einfügeachse (Systemlinie): Dies ist eine Achse mit zwei Punkten und einer Zuordnung zum Träger.

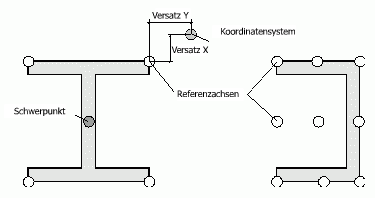

- Referenzachsen: Diese sind bedeutsame spezifische Achsen für Querschnitte wie Randlinien oder Mittellinien.
- Schwerpunktachse: Dies ist die Linie für den Schwerpunkt des Querschnitts. Nicht alle Querschnitte weisen diese Linien auf (z. B. C-förmige Profile).
Die standardmäßige Einfügeachse (Systemlinie) eines Trägers liegt im Schwerpunkt.
Erstellen von einfachen Querschnitten
Sie können einfache Querschnitte erstellen, indem Sie einen Start- und einen Endpunkt entsprechend dem aktuellen Koordinatensystem eingeben. Das aktuelle Benutzerkoordinatensystem (BKS) bestimmt die Position der Hauptachsen des Querschnitts: Der Trägersteg verläuft in Z-Richtung des BKS, d. h., die Oberseite des Querschnitts liegt in Z-Richtung.
Um einen einfachen Querschnitt zu erstellen, verwenden Sie das Flyout Profilklassen in der Gruppe Träger der Registerkarte Objekte.
Darüber hinaus können Sie benutzerdefinierte Querschnitte erstellen und diese in einer Bibliothek speichern. Weitere Informationen finden Sie unter Benutzerdefinierte Querschnitte.
