Erstellen von Modellansichten

Hier erhalten Sie Informationen zum Erstellen und Verwenden von Modellansichten, um eine bessere Kontrolle über die Anzeige Ihres 3D-Modells zu erlangen.

Zugriff auf den Befehl

In der Werkzeugpalette Schnelle Ansichten (Modellansichten).

Befehlszeile: _AstM11CommCreateModelView

Definieren einer Modellansicht durch Auswahl eines Punkts im BKS

1. Platzieren Sie das BKS an einer geeigneten Position. Die Modellansicht wird in der XY-Ebene angezeigt.
2. In der Werkzeugpalette Schnelle Ansichten (Modellansichten).
3. Wählen Sie im Dialogfeld aus.
4. Wählen Sie einen Punkt als Mittelpunkt des Modellansichtsbereichs aus.
5. Geben Sie in der Befehlszeile den Namen der Ansicht ein, und drücken Sie die Eingabetaste.
   • Es wird eine Vorgabeansichtsbox eingeblendet sowie die Pfeile, mit denen die standardmäßige Ansichtsrichtung definiert wird.
6. Wählen Sie einen der angezeigten Pfeile aus, um die Ansichtsrichtung zu definieren, und drücken Sie die Eingabetaste.

• Die Modellansicht wird erstellt und im Projekt-Explorer angezeigt.

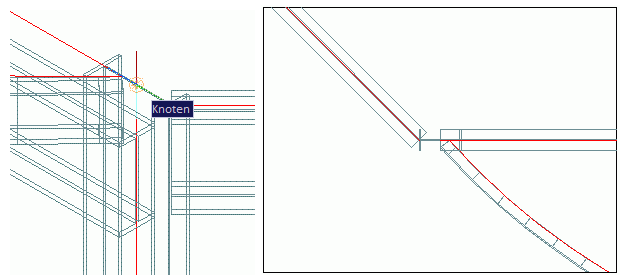

Beispiel:

Sie können eine Modellansicht erstellen, um den Schnittpunkt von Elementen anzuzeigen. Sie ist beim Erstellen der erforderlichen Verbindungen hilfreich. Die vorgegebene Ansichtsrichtung ist die Draufsicht.

Definieren Sie eine Modellansicht anhand zweier Punkte

1. Wählen Sie ein geeignetes BKS aus.
2. In der Werkzeugpalette Schnelle Ansichten (Modellansichten).
3. Wählen Sie im Dialogfeld aus.
4. Wählen Sie zwei diagonale Punkte in der Ansichtsebene aus.
5. Geben Sie in der Befehlszeile Tiefe vorn ein und drücken Sie die Eingabetaste.
6. Geben Sie in der Befehlszeile Tiefe hinten ein und drücken Sie die Eingabetaste.
7. Geben Sie den Namen der Ansicht ein, und drücken Sie die Eingabetaste.
8. Es wird ein Vorgabeansichtsbox mit Pfeilen eingeblendet, um die Ansichtsrichtung zu definieren.
9. Wählen Sie einen der angezeigten Pfeile aus, um die Ansichtsrichtung zu definieren, und drücken Sie die Eingabetaste.

• Die Modellansicht wird erstellt und im Projekt-Explorer angezeigt.

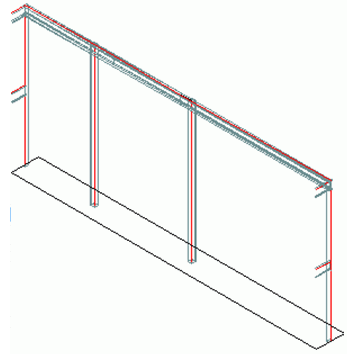

Beispiel:

Definieren einer Modellansicht an einer Rasterlinie

1. In der Werkzeugpalette Schnelle Ansichten (Modellansichten).
2. Wählen Sie im Dialogfeld aus.
3. Wählen Sie eine Rasterlinie aus und drücken Sie die Eingabetaste.
4. Geben Sie den Namen der Ansicht ein, und drücken Sie die Eingabetaste.
5. Wählen Sie einen der angezeigten Pfeile aus, um die Ansichtsrichtung zu definieren, und drücken Sie die Eingabetaste.

• Die Modellansicht wird erstellt.

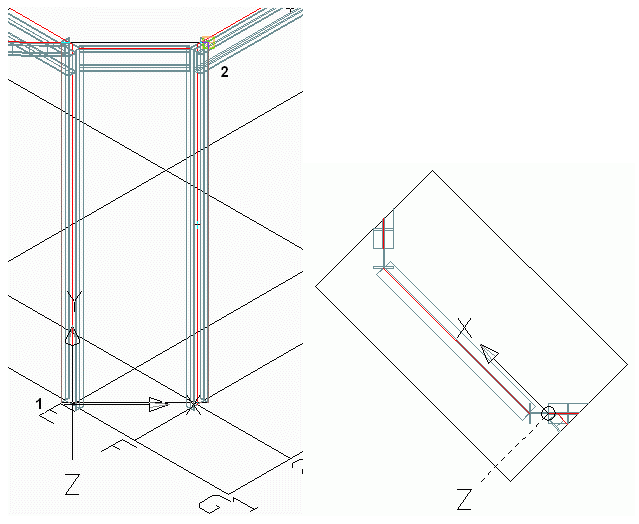

Beispiel:

Definieren einer Modellansicht an einem Anschlussobjekt

1. In der Werkzeugpalette Schnelle Ansichten (Modellansichten).
2. Wählen Sie im Dialogfeld aus.
3. Wählen Sie das Anschlussobjekt aus und drücken Sie die Eingabetaste.
4. Geben Sie in der Befehlszeile den Namen der Ansicht ein, und drücken Sie die Eingabetaste.
5. Wählen Sie einen der angezeigten Pfeile aus, um die Ansichtsrichtung zu definieren, und drücken Sie die Eingabetaste.

• Die Modellansicht wird erstellt.

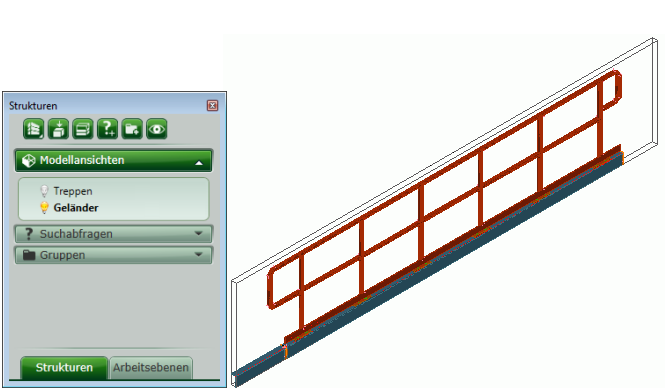

Beispiel: Modellansicht für ein Geländer
