In diesem Abschnitt wird beschrieben, wie Sie die Eingabeelemente im Bibliothekseintrag ordnungsgemäß festlegen können, um die Verwendung von Bibliothekseinstellungen in der Bereitstellung der Verbindungsbibliothek zu vereinfachen.

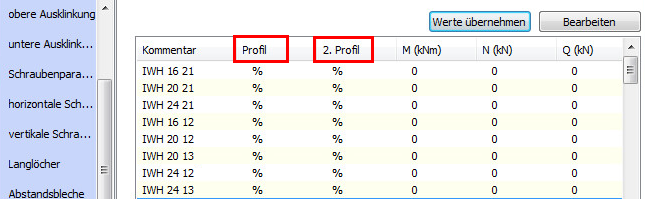

Die beiden hervorgehobenen Spalten zeigen Informationen zu dem Element, das ausgewählt ist, während Sie einen Winkelanschluss in einem Advance Steel-Modell einfügen.
Wenn die ausgewählten Elemente im Modell mit den in einem Bibliothekseintrag gespeicherten Profilwerten übereinstimmen, wendet Advance Steel diesen automatisch auf die Verbindung an. Dabei wird diese geometrisch so konfiguriert, dass sie den Anforderungen für das Szenario genügt. Dadurch wird die Produktivität bei der Anwendung von Stahlverbindungen verbessert, wobei die Wahrscheinlichkeit der Verwendung falscher Werte in einer der Verbindungen reduziert wird.
Die Bibliothek kann auf Grundlage der folgenden Konfigurationsmöglichkeiten unter Berücksichtigung der geläufigsten Arbeitsablaufsanforderungen in verschiedenen Szenarien verwendet werden:
- Verwenden Sie einen exakten Profilnamen in den Feldern für Profil. Advance Steel speichert Bibliothekseinträge vorgabemäßig auf diese Art, sodass durch Erstellung der Verbindung zwischen Trägern, die nach Projektanforderung modelliert wurden, und Speicherung des jeweiligen Eintrags in der Datenbank eine schnelle und problemlose Konfiguration sichergestellt wird.
- Verwenden Sie einen Bindestrich („-“) zusammen mit dem in das Feld Kommentar eingegebenen Vorgabenamen.
Öffnen Sie dazu das Dialogfeld Bearbeiten in der Bibliothek. Diese beiden Parameter ermöglichen die Konfiguration einer Vorgabezeile, die unabhängig von den Eingabeelementen der Verbindung oder ihrer Positionierung im Modell stets von Advance Steel verwendet wird.
- Verwenden Sie nicht mehr als einen Bindestrich für diese Profile und weisen Sie ihnen bei der Konfiguration aussagekräftige Namen zu. Dadurch ist die Konfiguration von mehreren Zeilen möglich und es wird verhindert, dass Advance Steel sie automatisch verwendet. Sie können danach die Zeilen auswählen und die Werte je nach Szenario manuell anwenden.
- Verwenden Sie Platzhalterwerte:
Bei der Erstellung geeigneter Bibliothekseinträge, die automatisch verwendet werden, aber für mehrere Szenarien geeignet sind, ist die Verwendung von Platzhalterwerten gängige Praxis. Diese werden in der Bibliothek in der Definition des Profilnamens eingeführt und können einen Profilnamen ganz oder teilweise ersetzen.
Beispiel:
AISC 14.1W\% : Dies drückt aus, dass diese Zeile unabhängig von der Profilgröße für alle AISC 14.1 W-Profile gilt.
AISC 14.1 W\W21%: Hierdurch wird zusätzliche Filterung zur oben genannten Regel hinzugefügt. Diese gilt weiterhin für sämtliche AISC 14.1 W-Profile, wobei jedoch außerdem nach W21 gefiltert wird. Das bedeutet, dass mit dieser Regel die Verbindung auf W21x68, W21x62, W21x101 usw. angewendet wird.
