Polygonbleche

Lernen Sie die verschiedenen Methoden zum Erstellen polygonaler Bleche kennen.

Polygonbleche erstellen

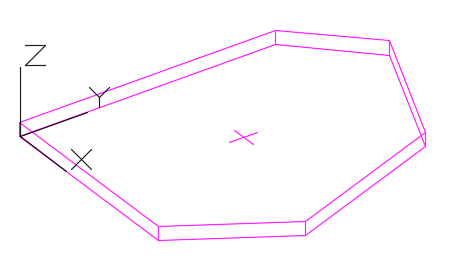

Polygonbleche werden in der xy-Ebene des aktuellen Koordinatensystems platziert. Die Richtung der Blechdicke verläuft in positiver z-Richtung. Über die Anwendung Management Tools können Sie die vorgegebene Dicke der Bleche in Advance steuern.

Zugriff auf den Befehl

Klicken Sie auf der Registerkarte Objekte Gruppe Bleche auf (Polygonblech).

Befehlszeile: _AstM4CreatePolyPlate

Polygonblech mithilfe von Punkten erstellen

1. Platzieren Sie ein Koordinatensystem, dessen x/y-Ebene der erforderlichen Blechebene entspricht.
2. Klicken Sie auf der Registerkarte Objekte Gruppe Bleche auf (Polygonblech).
3. Wählen Sie die Eckpunkte nacheinander aus und drücken Sie die Eingabetaste, wenn Sie fertig sind.

• Das Polygonblech wird erstellt.

Blech an einer Polylinie erstellen

Eine weitere Möglichkeit zum Erstellen eines Polygonblechs besteht darin, eine vorhandene Polylinie, die nicht geschlossen sein muss, in ein Blech zu transformieren.

In diesem Fall ist die Position des Blechs vom Koordinatensystem unabhängig, da sie durch die Position der Polylinie bestimmt wird.

Zugriff auf den Befehl

Klicken Sie auf der Registerkarte Objekte Gruppe Bleche auf (Blech an Polylinie).

Befehlszeile: _AstM4CommPline2Plate

Polygonblech an einer Polylinie erstellen

1. Klicken Sie auf der Registerkarte Objekte Gruppe Bleche auf (Blech an Polylinie).
2. Wählen Sie die Polylinien und drücken Sie die Eingabetaste.

• Das Polygonblech wird erstellt.

Blech in eine Polylinie konvertieren

Sie können jedes Blech in eine Polylinie konvertieren. Die resultierende Polylinie können Sie ändern und wieder in ein Blech konvertieren. Das Blech wird mit seinen ursprünglichen Eigenschaften erstellt.

Zugriff auf den Befehl

Klicken Sie auf der Registerkarte Objekte Gruppe Bleche auf (Blech an Polylinie).

Befehlszeile: _AstM4CommPlate2Pline

Polygonblech in eine Polylinie konvertieren

1. Klicken Sie auf der Registerkarte Objekte Gruppe Bleche auf (Blech an Polylinie).
2. Wählen Sie die Bleche aus und drücken Sie die <Eingabetaste>.
3. Löschen oder bewahren Sie die Bleche durch Auswahl von J (Ja) oder N (Nein).
4. Drücken Sie zur Fertigstellung die Eingabetaste.

• Das Blech wird in eine Polylinie konvertiert.
