Dialogfeld Verbindungseigenschaften

Die Registerkarten in den Verbindungsdialogfeldern variieren je nach Art der Verbindung.

Die Verbindungseigenschaften werden in dem Verbindungsobjekt (dem grauen Quader) gespeichert, das ausgeblendet ist (Vorgabe), wenn die Verbindung erstellt wird. Es enthält alle Verbindungsinformationen, jedoch keine Eigenschaften der einzelnen Komponenten. Die Verbindungseigenschaften werden über das Dialogfeld Verbindungseigenschaften geändert. Verbindungseigenschaften können zu anderen vorhandenen Verbindungen desselben Typs übertragen werden. Die Einstellungen im Dialogfeld Verbindungseigenschaften können zur späteren Verwendung in der Bibliothek gespeichert werden.

In den meisten Verbindungsdialogfeldern sind allgemeine Registerkarten wie Eigenschaften, Bibliotheken und Schrauben verfügbar.

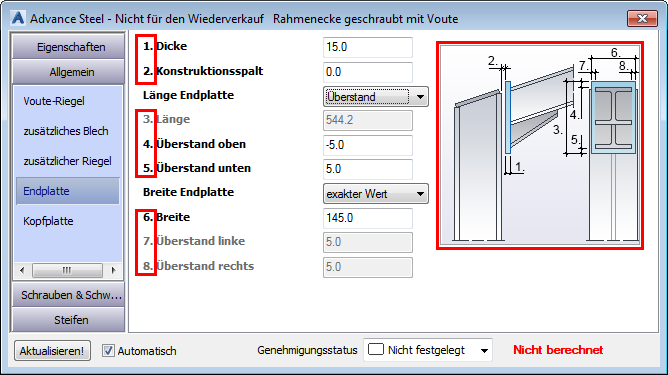

Die anderen Registerkarten enthalten grafische Erklärungen der verfügbaren Parameter. Die Nummern in den Skizzen entsprechen den Informationseingabefeldern.

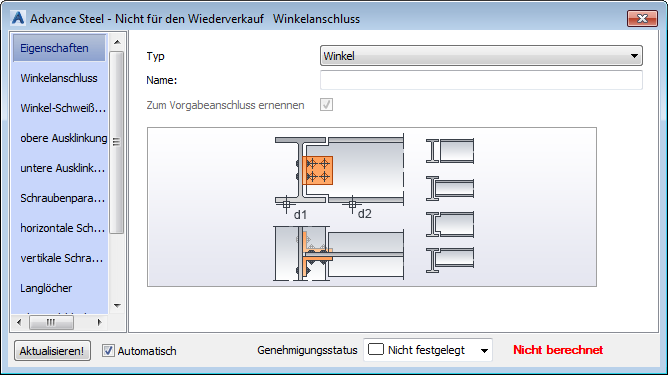

Jedes Verbindungsdialogfeld verfügt über:

• ein Kontrollkästchen für die automatische Aktualisierung der Verbindung, wenn einzelne Träger geändert werden, und eine Schaltfläche für die manuelle Aktualisierung.



• ein Dropdown-Feld Genehmigung für die Verbindung mit verschiedenen Farben für die einzelnen Status.




Registerkarte Eigenschaften

Option	Beschreibung
Typ	Enthält die verfügbaren Verbindungstypen. Die Grafik in dem Dialogfeld ändert sich je nach ausgewähltem Typ.
Name	Zeigt den Namen der Verbindungsgruppe an. Der Name kann nur für die Master-Verbindung einer Gruppe festgelegt werden.
Kontrollkästchen Zum Vorgabeanschluss ernennen	Diese Option ist nur für die abhängigen Verbindungen innerhalb einer Gruppe verfügbar. Ist diese Option aktiviert, wird die aktuelle Verbindung zur Vorgabe (zum Master) der Verbindungsgruppe, sodass alle Eigenschaften aus dem Verbindungsdialog geändert werden können.

Registerkarte Bibliothek

Option	Beschreibung
Schaltfläche Werte speichern	Speichert alle Verbindungsparameter, die im Dialogfeld Verbindungseigenschaften festgelegt wurden. Es wird eine neue Zeile zur Tabelle hinzugefügt.
Schaltfläche Bearbeiten	Zeigt den Inhalt der Bibliothek in einem neuen Dialogfeld im Bearbeitungsmodus an.
Tabelle	Die Tabelle enthält Spalten für jeden Parameter innerhalb der Verbindung. Jede Zeile in der Tabelle entspricht einer gespeicherten Verbindung. Klicken Sie zum Anwenden einer gespeicherten Verbindung auf die entsprechende Zeile in der Registerkarte Bibliothek.

Registerkarte Schrauben und Schweißnähte

Gibt die Schraubenparameter an. Hier können Sie in der Regel die folgenden Parameter festlegen:

Parameter	Beschreibung
Schraubendurchmesser	Definiert den Schraubendurchmesser. Der Durchmesser wird aus einer Dropdown-Liste ausgewählt.
Schraubentyp	Definiert den Schraubentyp. Der Schraubentyp wird aus einer Dropdown-Liste ausgewählt.
Bolzenklasse	Definiert die Stahlsorte.
Schraubengarnitur	Jede Schraubenart besteht aus einer bestimmten Kombination aus Schraube und Mutter (zum Beispiel Standard oder Mutter und zwei Scheiben). Die Dropdown-Liste zeigt die gültigen Optionen an.
