Sie können parametrische Ausklinkungen auf Trägern erstellen. Die Größe wird basierend auf einem Träger (Deckenträger) definiert, auf dem der Träger justiert wird.
Diese Funktion basiert auf Regeln, sodass die Eigenschaften durch den Anschluss geändert werden können.
Die Verarbeitungsobjekte werden entweder als Ausklinkung oder als Kontur erstellt.
Die Abstände zwischen den Trägern können über die Parametern festgelegt werden.
Beispiele

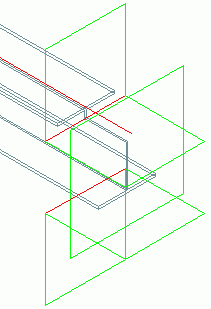

- Parametrische Ausklinkungen, die mit Ausklinkungen als Verarbeitungsobjekten erstellt werden
- Parametrische Ausklinkungen, die mit Konturen als Verarbeitungsobjekten erstellt werden
So greifen Sie auf den Befehl zu
Werkzeugpalette Bearbeitungen:
Befehlszeile: _AstM4CrConByVB ParametricNotch
So erstellen Sie eine parametrische Ausklinkung mit Ausklinkungen als Verarbeitungsobjekten
- Werkzeugpalette Bearbeitungen: Klicken Sie auf .
- Wählen Sie den Hauptträger aus und drücken Sie die Eingabetaste.
- Wählen Sie den zu verarbeitenden Träger aus und drücken Sie die Eingabetaste.
- Die parametrische Ausklinkung wird erstellt und das Dialogfeld Eigenschaften wird geöffnet.
- Wählen Sie aus dem Dialogfeld Eigenschaften die Option Parametrische Ausklinkung.
So erstellen Sie eine parametrische Ausklinkung mit Konturen als Verarbeitungsobjekten
- Werkzeugpalette Bearbeitungen: Klicken Sie auf .
- Wählen Sie den Hauptträger aus und drücken Sie die Eingabetaste.
- Wählen Sie den zu verarbeitenden Träger aus und drücken Sie die Eingabetaste.
- Die parametrische Ausklinkung wird erstellt und das Dialogfeld Eigenschaften wird geöffnet.
- Wählen Sie aus dem Dialogfeld Eigenschaften die Option Parametrische Kontur .
So lassen Sie das Dialogfeld Eigenschaften anzeigen
- Greifen Sie auf die Eigenschaften des verarbeiteten Trägers zu.
- Wählen Sie auf der Registerkarte Anzeigetyp die Darstellung
Bearbeitungen
.
- Träger - Bearbeitungen wird angezeigt.
- Wählen Sie eine der angezeigten grünen Konturen.
- Klicken Sie mit der rechten Maustaste und wählen Sie im Kontextmenü den Befehl Eigenschaften Anschluss
Das Dialogfeld Eigenschaften wird geöffnet.
