Management Tools Ankertypeigenschaften

Erfahren Sie mehr über die Gruppen von Eigenschaften, die Sie auf den Registerkarten für Eigenschaften von Ankertypen in den Management Tools anpassen können.

Wenn Sie einen Ankertyp auswählen, dann wird eine Reihe von Eigenschaften auf der rechten Seite des Anwendungsfensters angezeigt. Diese Eigenschaften sind in drei Registerkarten unterteilt:

1. Registerkarte Parameter
2. Registerkarte Garnitur
3. Registerkarte Löcher

Registerkarte Parameter

Name	Der Name des Ankertyps.
Typ	Die Ankertyp: Normal, Haken, Titel, mit Gewinde oder in J-Form.
Festigkeit	Der Wert der Ankerfestigkeit.
Durchmesser	Der Wert des Ankerdurchmessers.
Quelle	Die Norm bzw. der Standard eines spezifischen Ankers. Diese Eigenschaft kann im Stücklisten-Editor verwendet werden.
Kontrollkästchen Auflösen	Steuert, auf welche Weise der Anker in der Stückliste aufgeführt wird. Falls aktiviert, wird jede Ankergarnitur (Anker, Mutter und Unterlegscheibe) in den Stücklisten mit dem Teilenamen angezeigt, den Sie dem Anker geben. Falls nicht aktiviert, wird die Ankergarnitur als Garnitur in den Stücklisten angezeigt.
(Inaktiv) (Aktiv)	Filtert die Listen für Festigkeit und Durchmesser, um nur die für eine bestimmte Ankerklasse spezifischen Werte anzuzeigen.
Schaltfläche Kopie von ...	Kopiert die Parameter aus bereits erstellten Ankern und fügt sie dem aktuellen Anker hinzu.

Die Tabelle enthält vier verschiedene Ankerdefinitionen für einen spezifischen Ankertyp.

Länge	Die Gesamtlänge des Ankers, von oben nach unten.
Gewindelänge	Obere Seite des Ankers bis zur Fußplatte, wo visuelle Linien angezeigt werden.
Abstand oben	Erweiterung des Ankers über die Basisplatte oder über die Referenzbasis hinaus.
Sturzhöhe	Höhe der Mutter
Kopfdurchmesser	Äußerste Bemaßung für den Durchmesser der Mutter.
Anzahl der Ecken am Kopf	Anzahl der Seitenflächen der Mutter.
Gewicht	Gewicht des Ankers.
Bauteilname	Bezeichnung des Ankers, der in Zeichnungen und Stücklisten angezeigt wird.

Anmerkung: Die in diese Tabelle eingegebenen Werte werden in der Stückliste verwendet, wenn die Ankergarnitur in Komponenten aufgelöst angezeigt werden soll.

Registerkarte Garnitur

Hier können Sie die Komponenten der Ankergarnitur auswählen und definieren: den Anker, die Muttern und die Unterlegscheiben. Fügen Sie die Kombinationen aus Mutter und Unterlegscheiben hinzu, indem Sie das Plus-Zeichen (+) und die Nach-oben- und Nach-unten-Tasten verwenden, um die Muttern und Unterlegscheiben in der Garnitur anzuordnen.

Registerkarte Löcher

Auf dieser Registerkarte können Sie konfigurieren, auf welche Weise Löcher per Vorgabe erstellt werden, wenn die Schrauben in das 3D-Modell eingefügt werden.

Sie können unter drei Typen von Löchern wählen. Jeder Typ weist eigene Parameter auf.

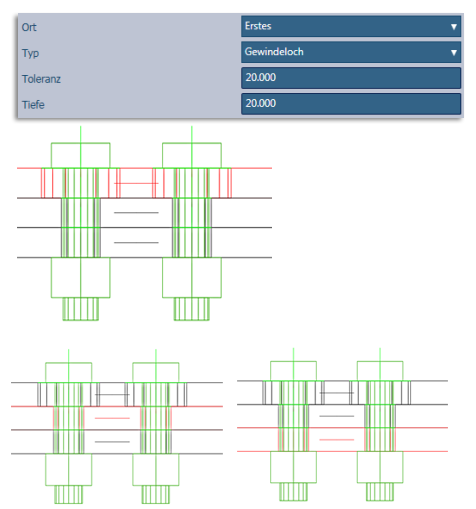

Position	Damit können Sie festlegen, auf welchem Element der spezifische konfigurierte Lochtyp erstellt wird, wenn die Schrauben mehrere Elemente durchlaufen. Wenn Sie Erstes/Letztes auswählen, wird der hier festgelegte Lochtyp nur für das erste/letzte Element erstellt, das die Schrauben durchlaufen. Für die restlichen Elemente werden per Vorgabe Rundlöcher erstellt. Wenn Sie Alle auswählen, wird der spezifische konfigurierte Lochtyp auf allen Elementen erstellt.
Typ	Der Lochtyp (z. B. rund, mit Gewinde, Senkloch)
Toleranz	Der Wert, mit dem die Distanz zwischen dem Schraubenkörper und dem Lochrand festgelegt wird.
Tiefe	Der Wert, mit dem die Tiefe des Lochs durch das Element hindurch festgelegt wird (nicht für Rundlöcher verfügbar). Anmerkung: Für Senklöcher definiert dieser Parameter die Tiefe des Schraubenkopfes.
Winkel-AutoLimits	Der Wert, mit dem der Winkel festgelegt wird, in dem das Loch für den Schraubenkopf das Element durchdringt. Dieser Parameter ist nur für Senklöcher verfügbar.
Kopfdurchmesser	Der Wert, mit denen der Durchmesser des Schraubenkopfes definiert wird. Dieser Parameter ist nur für Senklöcher verfügbar.
