Anzeigen verbundener Objekte

Sie können verbundene Advance-Objekte im Modell markieren.

Mithilfe dieses Werkzeugs können Sie auch Objekte hervorheben, die durch ein ausgewähltes Verbindungsobjekt verbunden sind.

Anmerkung: Es wird empfohlen, alle vorherigen Markierungen zu entfernen, um Verwechslungen zu vermeiden.

Zugriff auf den Befehl

Klicken Sie in der Werkzeugpalette Auswahl auf (Verbundene Objekte anzeigen).

Befehlszeile: _AstM4SwitchReprMode STRUCTURE

Anzeigen der verbundenen Elemente

1. Klicken Sie in der Werkzeugpalette Auswahl auf (Verbundene Objekte anzeigen).
2. Wählen Sie die verbundenen Elemente aus (Schweißnähte, Schraubenbilder, Verbindungsobjekte, Elemente in Anschlüssen) und bestätigen Sie mit der Eingabetaste.

• Die verbundenen Elemente werden hervorgehoben.

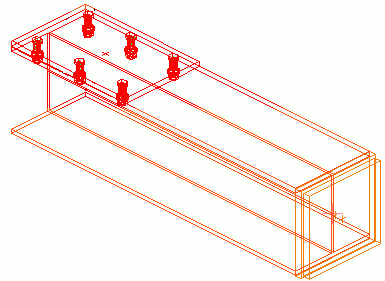

Für ein Blech, das an einem Träger angeschraubt ist, werden die Schrauben, der Träger und das Blech rot markiert.
