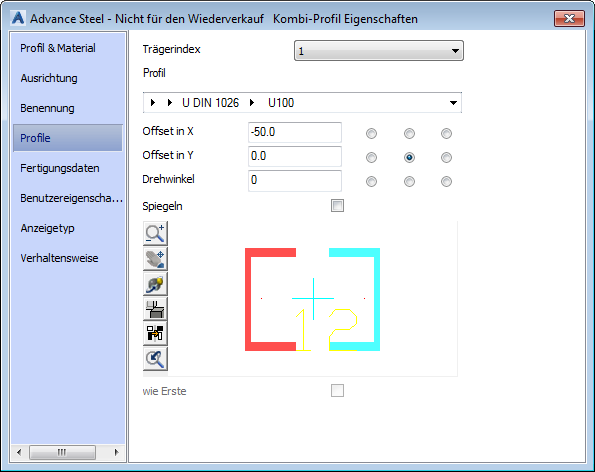

Kombi-Profil: Profile (Registerkarte)

Steuert die Profilklasse und die Profilgröße der einzelnen Elemente im zusammengesetzten Träger sowie deren Positionen.

Anmerkung: Die Registerkarte Profile ist nur für Kombi-Profile verfügbar.

Option	Beschreibung
Trägerindex	Enthält die Indizes der einzelnen Elemente im zusammengesetzten Profil. Die Indizes werden auch im Vorschaubereich angezeigt.
Profil	Sie können den Index des einzelnen Elements zum Ändern auswählen. Das ausgewählte Profil wird im Vorschaubereich rot angezeigt. Wählen Sie die Profilklasse, den Profiltyp und die Größe des einzelnen Trägers aus der Dropdown-Liste aus, die durch Klicken auf den entsprechenden Pfeil geöffnet wird. Wenn der gewünschte Profiltyp (oder die Profilgröße) nicht in der Liste vorhanden ist, wählen Sie Alle aus, um alle verfügbaren Profiltypen (oder Profilgrößen) in der Datenbank anzuzeigen.
Offset in X	Definiert den Versatz entlang der X-Achse. Die Profilposition wird vom angegebenen Abstand angepasst.
Offset in Y	Definiert den Versatz entlang der Y-Achse. Die Profilposition wird vom angegebenen Abstand angepasst.
Drehwinkel	Dreht das ausgewählte Profil in einem festgelegten Winkel um seinen Schwerpunkt.
Gespiegelt	Spiegelt das ausgewählte Profil an seinem Schwerpunkt.
Wie Erste	Ist diese Option aktiviert, wird das ausgewählte Profil mit denselben Eigenschaften erstellt wie das erste Profil.

Der Vorschaubereich

Zeigt eine Vorschau des zusammengesetzten Profils an. Das ausgewählte einzelne Profil wird in Rot angezeigt.

	Echtzeit-Zoom
	Die Anzeige des Cursors ändert sich in . Durch Ziehen des Cursors im Vorschaubereich nach oben bei gleichzeitigem Drücken der Maustaste wird das Vorschaubild vergrößert. Durch Ziehen des Cursors im Vorschaubereich nach unten wird die Vorschau verkleinert.

	Panorama
	Verschiebt das Objekt im Vorschaubereich.

	3D-Orbit
	Ändert die 3D-Objektansicht im Vorschaubereich.

	Schatten
	Wechselt zwischen Schattierungsmodi: 3D-Drahtkörper 3D-Drahtkörper – ohne verdeckte Linien Flachschattiert
	Hintergrundfarbe
	Ändert die Hintergrundfarbe des Vorschaubereichs
	Anfangsansicht
	Stellt die ursprüngliche Vergrößerung und Position wieder her
