Im Objekt-Viewer können Sie eine Vorschau der Objekte in der Zeichnung mit verschiedenen visuellen Stilen, Ansichtsrichtungen und Darstellungskonfigurationen anzeigen, ohne die Darstellung des Zeichnungsbereichs zu ändern.
Der Objekt-Viewer kann an verschiedenen Positionen in der Software aufgerufen werden. Abhängig von der Position des Objekt-Viewers werden unterschiedliche Ansichts- und Navigationsoptionen angezeigt. Wenn Sie den Objekt-Viewer beispielsweise verwenden, um eine Vorschau für ein Objekt im Zeichnungsbereich anzuzeigen, wird ein Kompass sichtbar. Wenn Sie den Objekt-Viewer verwenden, um eine Vorschau für einen Stil im Stil-Manager anzuzeigen, wird der Kompass nicht angezeigt, da der Stil kein Objekt ist, das sich im WKS oder BKS befindet.

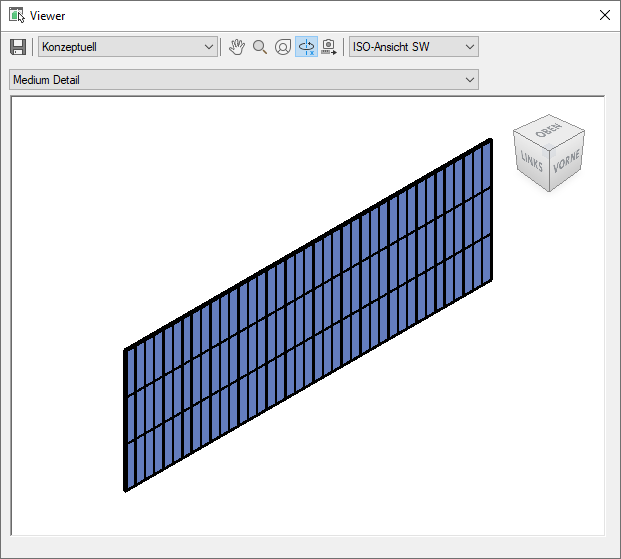

Grafikmodus im Objekt-Viewer
Der Objekt-Viewer unterstützt das plattformübergreifende 3D-Grafiksystem (GSF). Setzen Sie die Systemvariable FASTSHADEDMODE und AECOBJVWRGSMODE auf 1 oder Ein, um dieses Grafiksystem zu aktivieren.
Wenn das plattformübergreifende Grafiksystem aktiviert ist, zeigt der Objekt-Viewer nur unterstützte visuelle Stile in der Dropdown-Liste für visuelle Stile an. Deaktivieren Sie das plattformübergreifende Grafiksystem mit AECOBJVWRGSMODE, um mit allen visuellen Stilen zu arbeiten.
Öffnen Sie den Objekt-Viewer erneut, um grafische Änderungen nach dem Ändern der Systemvariablen AECOBJVWRGSMODE anzuwenden.
Anzeigen einer Vorschau für Objekte im Zeichnungsbereich
Sie können eines oder mehrere Objekte im Zeichnungsbereich auswählen und dann eine Vorschau im Objekt-Viewer anzeigen.
- Wählen Sie im Zeichnungsbereich die Objekte aus, für die Sie eine Vorschau anzeigen möchten.
- Klicken Sie auf Registerkarte <Objekt>
Gruppe AllgemeinObjekt-Viewer. Finden
- Wenn der Objekt-Viewer bereits geöffnet ist und vorhandene Objekte in der Vorschau angezeigt werden, wählen Sie im Zeichenbereich die neuen Objekte aus, die Sie zur aktuellen Vorschau hinzufügen möchten.
- Klicken Sie auf Registerkarte <Objekt>Gruppe AllgemeinObjekt-Viewer. Finden
Anzeigen einer Vorschau für Objektstile im Stil-Manager
Sie können die Effekte eines erstellten Stils im Objekt-Viewer (Viewer) des Stil-Managers anzeigen.
- Klicken Sie auf . Finden
- Wählen Sie den anzuzeigenden Stil.
- Klicken Sie auf die Schaltfläche
(Viewer) unten links im Stil-Manager.
Sie können stattdessen auch auf die Schaltfläche
(Direkte Bearbeitung umschalten) klicken, um den in den Stil-Manager eingebetteten Objekt-Viewer anzuzeigen.

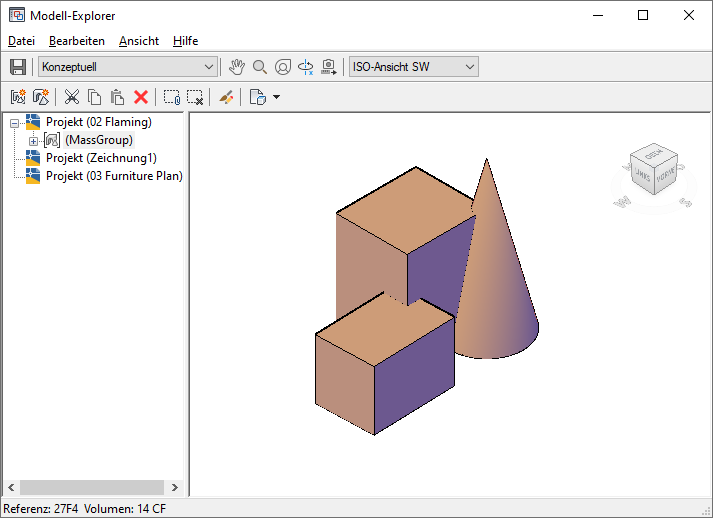

Anzeigen der Vorschau eines Massenmodells im Modell-Explorer
Der Modell-Explorer ist ein Fenster, in dem Sie Massenelemente und Massengruppen erstellen, anzeigen und ändern können. Im Modell-Explorer können Sie mithilfe des Objekt-Viewers eine Vorschau anzeigen, wenn Sie eine Massenelement- oder Massengruppen-Operation durchführen möchten.
- Wählen Sie eine Massengruppe.
- Klicken Sie auf . Finden
Eingebettete Objekt-Viewers
In eine Reihe von Dialogfeldern wurden Objekt-Viewers eingebettet, damit Sie eine Vorschau für Stil-, Definitions- oder Werkzeugkomponenten anzeigen können. Die folgenden Abbildungen zeigen Beispiele für eingebettete Objekt-Viewers.

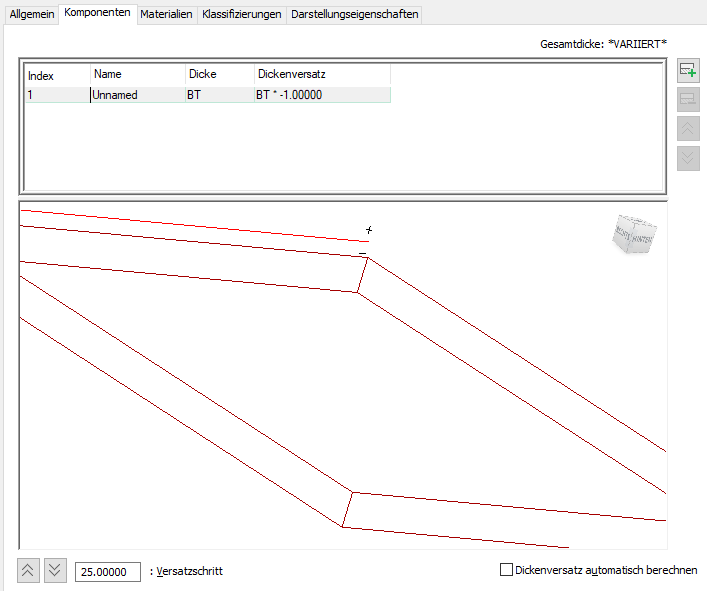

Eingebetteter Objekt-Viewer auf der Registerkarte für Dachelementstile

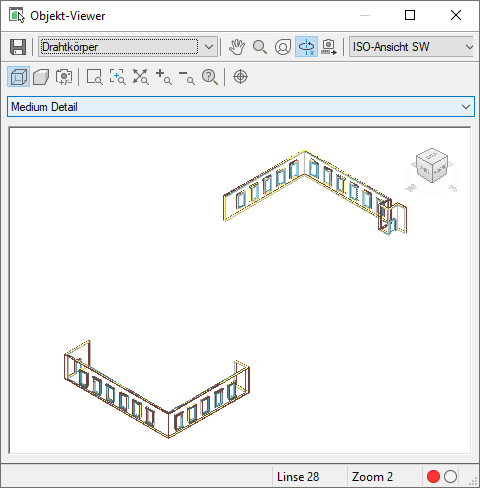

Eingebetteter Objekt-Viewer im Dialogfeld Werkzeugeigenschaften
Aktualisieren des Objekt-Viewers
Änderungen oder Löschungen, die an einem Objekt vorgenommen wurden, werden im Objekt-Viewer möglicherweise nicht in Echtzeit wiedergegeben.
- Fügen Sie ein vorhandenes oder neues Objekt zum Objekt-Viewer hinzu.
- Schwenken, drehen oder klicken Sie im Objekt-Viewer auf den ViewCube.
- Verwenden Sie bestimmte Elemente der Benutzeroberfläche, die die Ansicht im Objekt-Viewer ändern, um sie zu aktualisieren.
