So arbeiten Sie mit Punktwolken-Farbstilisierungen und -Farbschemata

Auswählen von Farbstilisierungen für Punktwolken und Zuordnen von Farbschemata

Auswählen von Farbstilisierungen

1. Wählen Sie eine Punktwolke aus.
2. Klicken Sie auf kontextabhängige Registerkarte Punktwolke > Gruppe Visualisierung > Dropdown-Menü Farbstilisierung, und wählen Sie eine Stilisierungsoption aus.
   Finden
   • Scan-Farben: Mit dieser Option werden Punkte in realen Farben angezeigt, die ursprünglich während des Scan-Vorgangs mit einer im Scanner integrierten Kamera aufgenommen wurden.
   • Objektfarbe: Diese Stilisierung weist die Farbeigenschaft des Punktwolkenobjekts allen Punkten in dieser Punktwolke zu.
   • Normal: Diese Option weist Punkten Farben auf der Basis der Normalenrichtung der Punkte zu.
   • Intensität: Diese Option weist Punkten Farben auf Basis ihrer Laserpuls-Rückgabeintensität zu.
   • Höhe: Diese Stilisierung weist Punkten Farben auf Basis der Z-Werte zu.
   • Klassifizierung: Mit dieser Option werden alle Punkte basierend auf ihrer Klassifizierung koloriert.

Anmerkung: Für Intensität, Höhe und Klassifizierung basiert die Stilisierung auf den im Dialogfeld Punktwolke – Farbkarte (Befehl PUNKTWOLKENFARBMAP) zugewiesenen Farbschemata. Wenn die erforderlichen Daten in der Punktwolke nicht vorhanden sind, ist diese Option im Dropdown-Menü Stilisierung abgeblendet.

Zuweisen von Farbschemata

1. Wählen Sie eine Punktwolke aus.
2. Klicken Sie auf kontextabhängige Registerkarte Punktwolke > Gruppe Visualisierung > Dropdown-Liste Farbschema, und wählen Sie ein Farbschema aus.
   Finden
   Anmerkung: Die Farbstilisierung für die ausgewählte Punktwolke muss auf Intensität, Höhe oder Klassifizierung eingestellt werden, um das Farbschema zu ändern.

Anpassen von Farbschemata

Bei Intensitäts- und Erhebungsstilisierungen können Sie das Farbband bzw. die Verlaufsart eines Farbschemas bearbeiten und die Mindest-/Maximalwerte des Bereichs ändern, auf den der Farbverlauf angewendet wird. Bei Klassifizierungsstilisierungen können Sie für jede Klassifizierungskategorie die Farbe zuweisen, die angezeigt werden soll.

Anpassen von Farbschemata für Intensitäts- und Höhenstilisierungen

1. Wählen Sie eine Punktwolke aus.
2. Klicken Sie auf kontextabhängige Registerkarte Punktwolke > Gruppe Visualisierung > Farbzuordnung. Finden

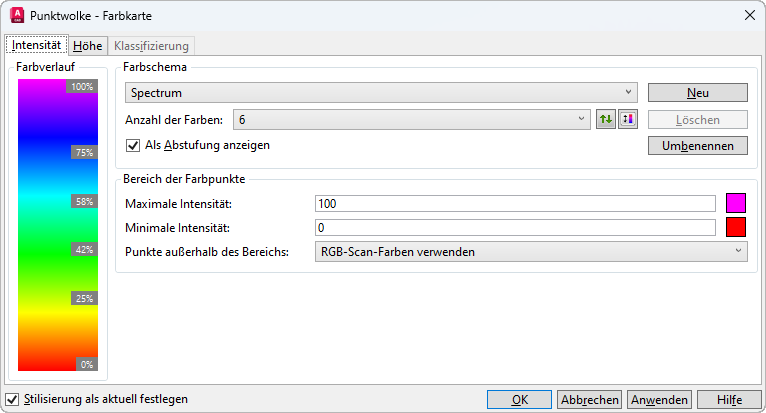

3. Klicken Sie in im Dialogfeld Punktwolke – Farbkarte auf die Registerkarte Intensität oder Höhe.

4. Bearbeiten Sie die Farbschema-Einstellungen, die einzelnen Farben im Farbverlauf und/oder den Punktebereich nach Bedarf.
5. Klicken Sie auf OK.

Anpassen von Farbschemata für Klassifizierungsstilisierungen

1. Wählen Sie eine Punktwolke aus.
2. Klicken Sie auf kontextabhängige Registerkarte Punktwolke > Gruppe Visualisierung > Farbzuordnung. Finden

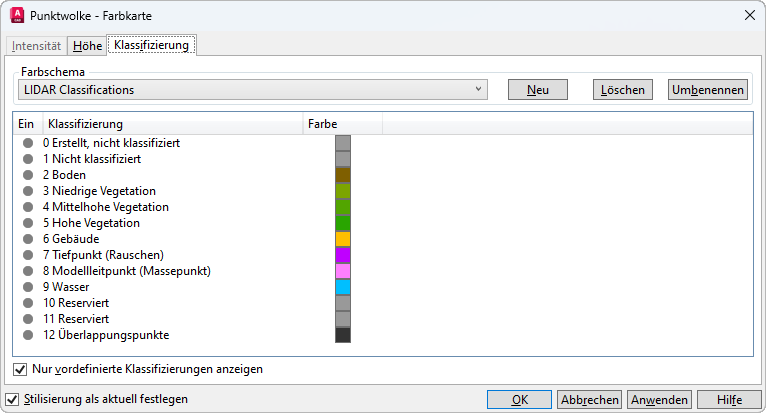

3. Klicken Sie im Dialogfeld Punktwolke – Farbkarte auf die Registerkarte Klassifizierung.

4. Um die Anzeige von Punktwolkenpunkten für jede Klassifizierung zu steuern, klicken Sie auf das Symbol zum Aktivieren/Deaktivieren der Anzeige.
5. Um die Farbe einer Klassifizierung zu ändern, klicken Sie auf das entsprechende Farbquadrat, und wählen Sie eine neue Farbe aus.
6. Klicken Sie auf OK.
