Erkennen und konvertieren analysiert Zeichnungen, um schnell Objekte zu identifizieren, die in Blöcke konvertiert werden können. Diese Funktion spart Zeit, steigert die Produktivität und reduziert Fehler bei der Blockkonvertierung.
Anmerkung: Erkennen und konvertieren ist aktuell als Technology Preview verfügbar, was bedeutet, dass die Erkennungsfunktion ständig verbessert wird. Was ist eine Technology Preview?
Die Funktion Erkennen und konvertieren von AutoCAD verwendet Autodesk AI, um Ihre Zeichnung zu scannen und Objekte zu ermitteln, die in Blöcke konvertiert werden können.

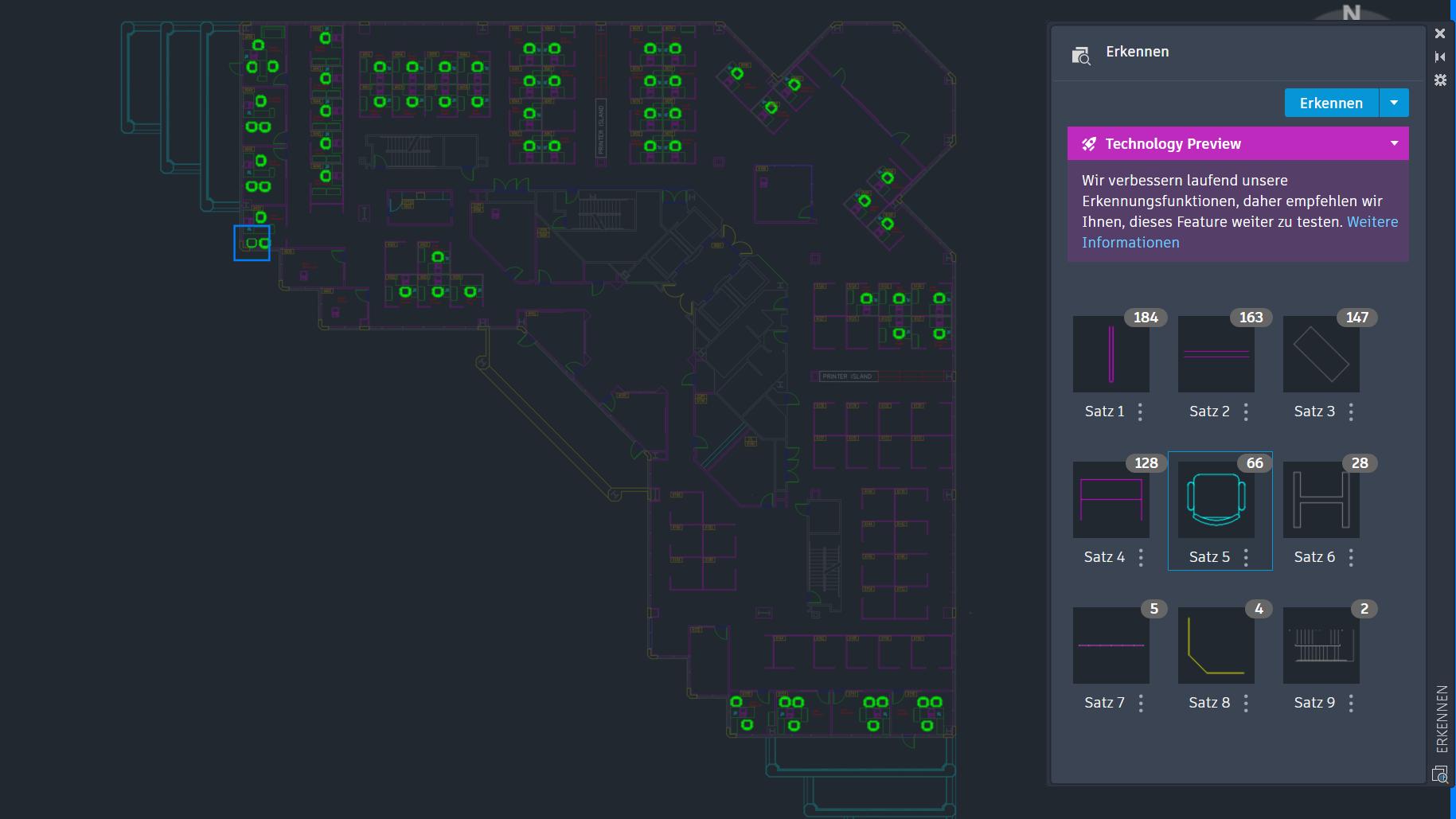

Wenn Sie Erkennen starten, scannt Autodesk AI die Geometrie der Zeichnung. Sobald die Zeichnungsanalyse abgeschlossen ist, werden Sie von der Palette über Sätze von erkannten Objekten informiert, die in Blöcke konvertiert werden können. Ein Satz stellt eine Gruppe ähnlicher erkannter Objekte dar, die in Instanzen eines einzelnen Blocks konvertiert werden können.

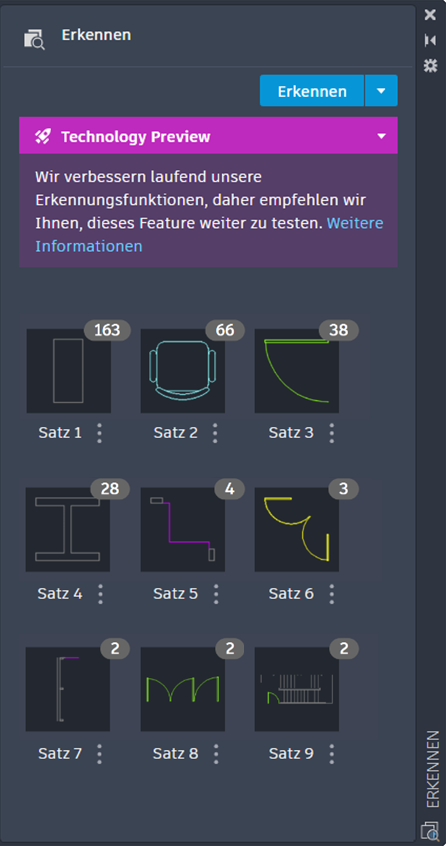

Wenn Sie auf die vertikalen Auslassungspunkte neben jedem nummerierten Satz klicken, haben Sie die Möglichkeit, jeden Satz in einen neuen oder vorhandenen Block zu konvertieren oder die primäre Instanz zu bearbeiten, die beim Konvertieren in einen neuen Block die Hauptblockdefinition darstellt. Wenn Sie sich alternativ für die Konvertierung in einen vorhandenen Block entscheiden, wird die primäre Instanz verwendet, um Einfügungsmaßstab und Drehung für den Block zu definieren.

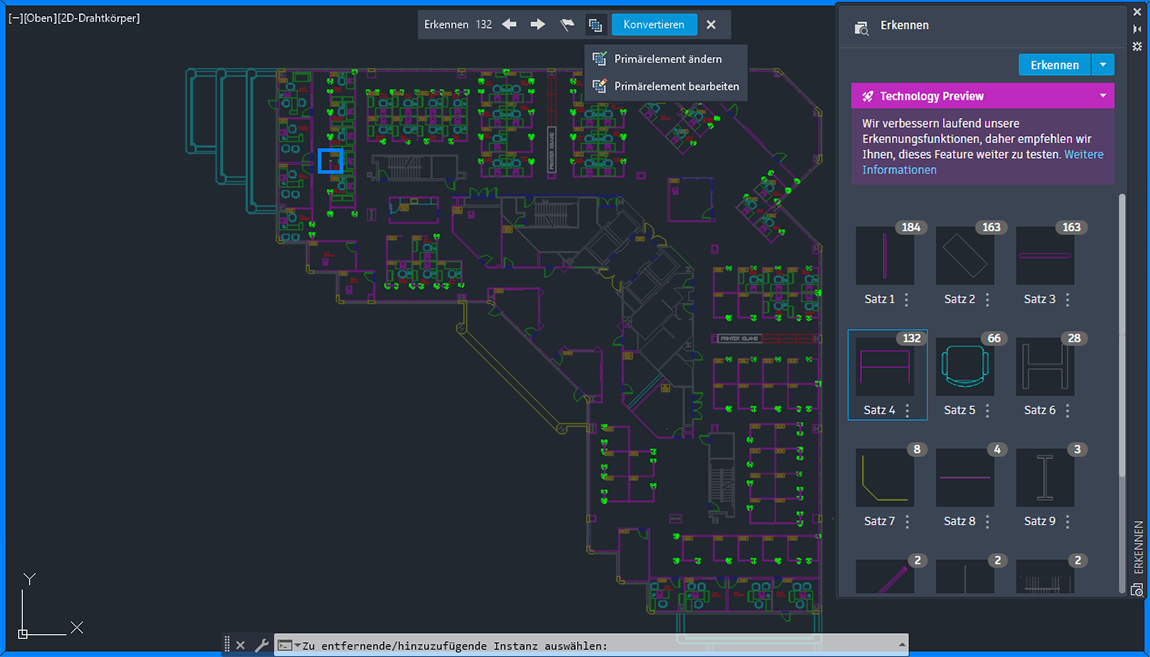

Im Überprüfungsmodus wird der Werkzeugkasten Erkennen oben im Zeichenfenster angezeigt.
Über den Werkzeugkasten können Sie Folgendes tun:
- die Gesamtanzahl der gefundenen Instanzen in einem Satz anzeigen
- zur vorherigen oder nächsten Instanz in der Zeichnung navigieren
- die primäre Instanz ändern oder bearbeiten, die durch einen blauen Rahmen umrandet wird
- in einen Block konvertieren

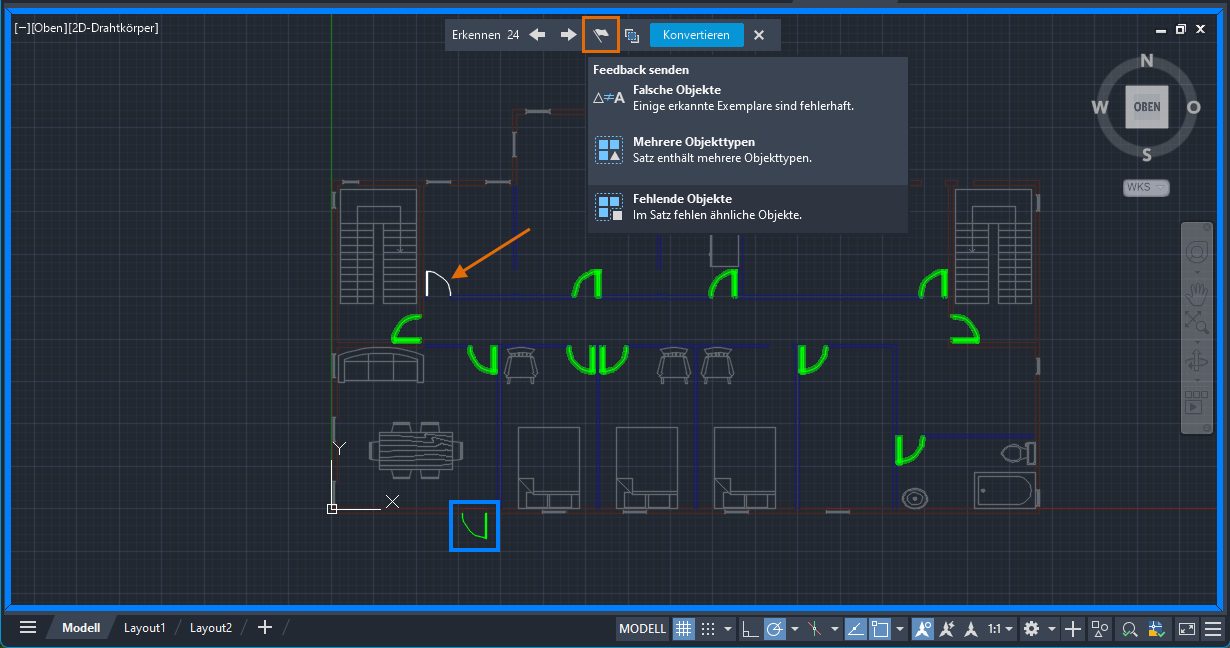

Bei der Überprüfung der Erkennungsergebnisse können falsche Sätze oder Instanzen auftreten. Im folgenden Beispiel werden ähnliche Objekte nicht erkannt und nicht in den Satz aufgenommen. Sie können diesen Fehler mithilfe des Werkzeugkastens Erkennen melden. Durch die Meldung von Fehlern tragen Sie zur Verbesserung der Gesamtleistung und Genauigkeit der Funktion bei.
Wichtige Hinweise
Erkennen und konvertieren ist eine Technology Preview-Funktion. Dies bedeutet, dass kontinuierlich daran gearbeitet wird, die Funktionen und Optionen zu verbessern. Wichtige Punkte, die Sie berücksichtigen sollten:
- Erkennen und konvertieren ist für Draufsichtzeichnungen konzipiert. Derzeit eignet sich die Erkennung am besten zur Identifizierung architektonischer Objekte wie Türen, Badewannen und Toiletten, obwohl möglicherweise in dieser Version nicht alle architektonischen Objekte korrekt erkannt werden.
- Um die Erkennungsgenauigkeit zu verbessern, während diese Funktion weiter verbessert wird, wird empfohlen, die Zeichnung auf reale Einheiten einzustellen, bevor Sie die Erkennung starten.
Im Überprüfungsmodus werden die folgenden Befehle vorübergehend blockiert:
- BKONVERT
- -BKONVERT
- BBEARB
- -BBEARB
- BSUCHEN
- -BSUCHEN
- VERGLEICH
- -VERGLEICH
- ANZAHL
- ZÄHLERLISTE
- MARKIERIMPORT
- -MARKIERIMPORT
- REFBEARB
- -REFBEARB
- BAND
- VERSIONSVERGL
- XZUORDNEN
- XZUSCHNEIDEN
- XVERGLEICH
Die Analyse von Zeichnungen und die schnelle Identifizierung von Objekten, die in Blöcke konvertiert werden können, sparen Zeit, steigern die Produktivität und reduzieren Fehler bei der Blockkonvertierung. Im weiteren Verlauf der Entwicklung dieser Funktion sind Ihr Feedback und Ihre Berichte zu Fehlern wichtig, um die Leistung und Genauigkeit dieser Funktion zu verbessern.
