Schriftfeldaktualisierung

Aktualisieren Sie die Schriftfeldattribute mit den zugeordneten AutoCAD Electrical-Toolset-Werten.

1. Wenn AEGS nicht das aktive Projekt ist, klicken Sie im Projekt-Manager mit der rechten Maustaste auf AEGS, und wählen Sie Aktivieren.
2. Doppelklicken Sie im Projekt-Manager auf das AEGS-Projekt, um es zu erweitern.
3. Doppelklicken Sie auf die Zeichnung AEGS11, um sie zu öffnen.
4. Klicken Sie auf Registerkarte ProjektGruppe Weitere WerkzeugeSchriftfeld aktualisieren. Finden

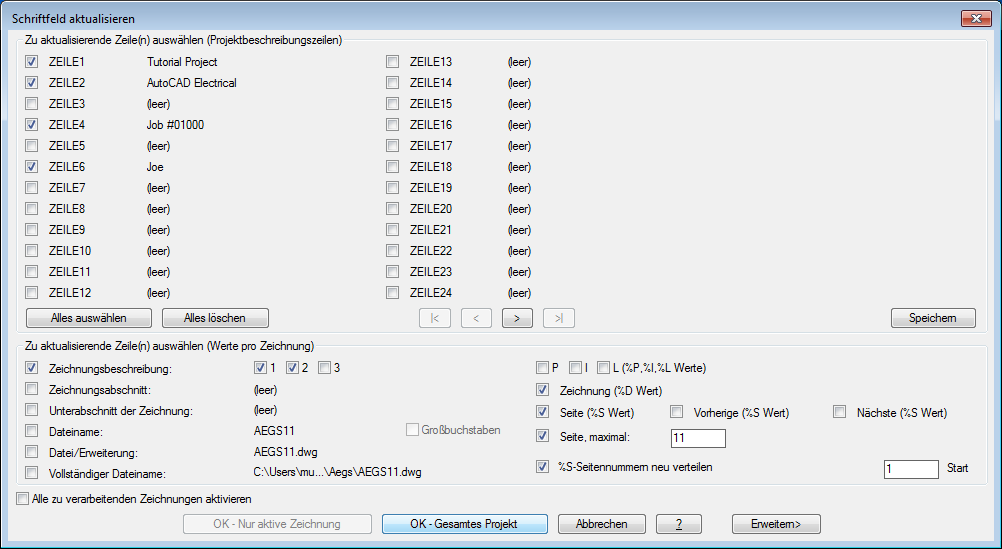

   Das Dialogfeld Schriftfeld aktualisieren erscheint.

5. Wählen Sie die Projekt- und Zeichnungswerte aus, die im Schriftfeld aktualisiert werden sollen.
   • ZEILE1
   • ZEILE2
   • ZEILE4
   • ZEILE6
   • Zeichnungsbeschreibung: 1 und 2
   • Zeichnung (%D Wert)
   • Seite (%S Wert)
   • Seite, maximal
   • %S-Seitennummern neu verteilen: 1

6. Klicken Sie auf OK - Gesamtes Projekt.
7. Wählen Sie die Zeichnungen AEGS01 bis AEGS05 sowie AEGS11 zur Verarbeitung aus. Klicken Sie auf Verarbeiten.
   Anmerkung: Das Schriftfeld der Zeichnungen AEGS01 bis AEGS05 wurde für diese Übung mit dem WD_TB-Attribut versehen.
8. Klicken Sie auf OK.
