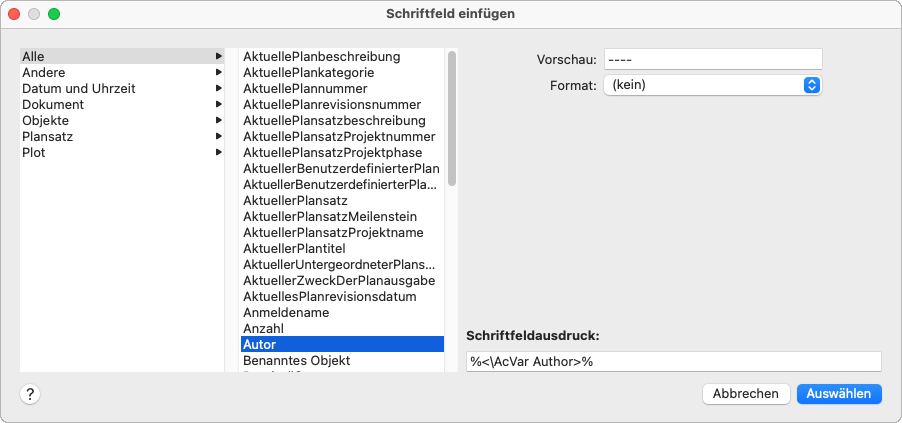

Schriftfeld einfügen (Dialogfeld)

Fügt ein Schriftfeld in die Zeichnung ein.

SCHRIFTFELD (Befehl)

Werkzeugsatz: Registerkarte Konstruktion > Gruppe Tabelle > Schriftfeld einfügen.

Zusammenfassung

Welche Optionen verfügbar sind, hängt von der ausgewählten Feldkategorie und dem Feldnamen ab.

Liste der Optionen

Die folgenden Optionen sind verfügbar:

Schriftfeldkategorie: Legt fest, welche Feldtypen unter Schriftfeldnamen aufgeführt werden ( z. B. Datum & Uhrzeit, Dokument und Objekte).
Schriftfeldnamen: Listet die in einer Kategorie verfügbaren Schriftfelder auf. Wählen Sie einen Schriftfeldnamen aus, um die für das Schriftfeld verfügbaren Optionen anzuzeigen.
Voransicht: Zeigt den aktuellen Feldwert an bzw. eine leere Zeichenfolge (----), wenn der Feldwert ungültig ist.; Die Bezeichnung für dieses Element kann je nach ausgewähltem Feldnamen variieren. Beispiel: Wenn in der Liste der Feldnamen Datum ausgewählt wurde, ist die Bezeichnung Format, und das ausgewählte Datumsformat wird angezeigt, beispielsweise M/t/jjjj.
Formatliste: Listet die Optionen zur Anzeige des Feldwerts auf. Beispielsweise können Datumsfelder den Namen des Wochentags enthalten oder nicht, und für Textzeichenfolgen können die Formate Großschreibung, Kleinschreibung, Erster Buchstabe groß oder Anfangsbuchstaben groß ausgewählt werden. Der im Dialogfeld Schriftfelder angezeigte Wert entspricht dem von Ihnen ausgewählten Format.
Schriftfeldausdruck: Zeigt den Ausdruck an, der dem Schriftfeld zugrunde liegt. Der Schriftfeldausdruck kann zwar nicht bearbeitet werden, dieser Bereich gibt jedoch Aufschluss darüber, wie Schriftfelder aufgebaut sind.

Optionen für Plansatz- und Planansicht-Schriftfelder

Plansatz: Gibt den Namen des Plansatzes an.; Verwenden Sie die Liste, um eine der geladenen Plansatzdatendateien (DST) auszuwählen, oder klicken Sie auf Plansatz laden, um eine Plansatzdatendatei zu laden, die derzeit nicht im Manager für Planungsunterlagen geladen ist.
Plan-Navigationsstruktur: Zeigt eine Strukturansicht der Pläne oder Planansichten in der ausgewählten Plansatzdatendatei (DST) an. Hier können Sie ein Element für das Feld auswählen.
Eigenschaft: Zeigt die als Schriftfelder verfügbaren Eigenschaften für das in der Strukturansicht ausgewählte Element an.

Anmerkung: Wenn Sie das Schriftfeld neu erstellen, sollten Sie ein Schriftfeld mit Plansatzeigenschaften anstelle eines Platzhalterschriftfelds verwenden, da sich der Plan bereits in einem Plansatz befindet.

Plansatz-Schriftfelder (Schriftfelder, die aus der Plansatzkategorie ausgewählt wurden) verhalten sich anders als andere Typen von Schriftfeldern. Andere Schriftfeldtypen werden vorgabemäßig automatisch aktualisiert, wenn Sie die Zeichnung speichern oder den Befehl REGEN verwenden. Im Gegensatz dazu speichern Schriftfelder von Plansätzen die zuletzt verwendeten Werte und zeigen diese gespeicherten Werte an, wenn auf die vom Plansatz-Schriftfeld referenzierten Informationen nicht zugegriffen werden kann. Um die Werte in einem Plansatz-Schriftfeld zu aktualisieren, verwenden Sie den Befehl SCHRIFTFELDAKT.

Anmerkung: Falls nicht auf die von einem Plansatz-Schriftfeld referenzierten Informationen zugegriffen werden kann, wird als Wert für das Feld #### angezeigt.

Optionen für Plansatz-Platzhalter-Schriftfelder

Typ: Zeigt eine Liste verfügbarer Platzhalter-Schriftfelder an.
Benutzerspezifisch: Wenn der Typ auf Benutzerdefiniert eingestellt ist, können Sie den Namen einer benutzerdefinierten Eigenschaft eingeben.

Optionen für Felder in der Schriftfeldkategorie Objekte

Benannter Objekttyp/Objekttyp: Wenn unter Schriftfeldnamen die Option Benanntes Objekt ausgewählt ist, werden die benannten Objekttypen in der Zeichnung aufgelistet. Wenn Objekt ausgewählt ist, wird der ausgewählte Objekttyp angezeigt. Verwenden Sie die Schaltfläche Objekt wählen, um das Dialogfeld vorübergehend zu schließen und ein Objekt in der Zeichnung auszuwählen.
Eigenschaft/Name: Wenn unter Schriftfeldnamen die Option Benanntes Objekt ausgewählt ist, werden die Namen aller Objekte in der Zeichnung aufgelistet, die dem ausgewählten Objekttyp entsprechen. Wenn unter Schriftfeldnamen die Option Objekt ausgewählt ist, werden die Eigenschaften des ausgewählten Objekts aufgelistet, die als Schriftfelder verfügbar sind. Bei Auswahl eines Blocks mit Attributen werden die Attributnamen in der Eigenschaftenliste angezeigt.

Formel

Wenn unter Schriftfeldnamen die Option Formel ausgewählt ist, wird Platz verfügbar, um eine Formel zu erstellen, die in eine Text- oder Tabellenzelle eingegeben werden kann.

Durchschnitt/Summe/Zahl: Wenn unter Schriftfeldnamen die Option Formel ausgewählt ist, wird, solange Tabellenzellen festgelegt werden, das Dialogfeld Schriftfeld vorübergehend geschlossen. Das Ergebnis wird zur Formel hinzugefügt.
Zelle: Wenn unter Schriftfeldnamen die Option Formel ausgewählt ist, wird, solange Tabellenzellen festgelegt werden, das Dialogfeld Schriftfeld vorübergehend geschlossen. Die Zellenposition wird zur Formel hinzugefügt.
Genauigkeit: Legt die Genauigkeit für Schriftfelder auf Basis des ausgewählten Formats fest. Wählen Sie Aktuelle Genauigkeit, um die aktuellen Einstellungen der Systemvariablen LUPREC zu verwenden.
Zusätzliches Format: Zeigt das Dialogfeld Zusätzliches Format an.
