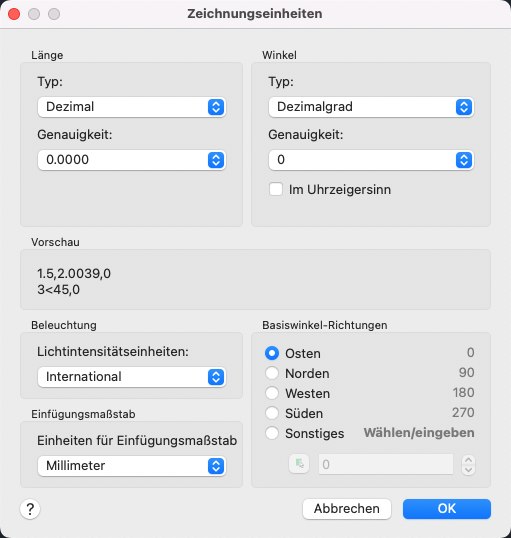

Steuert Anzeigegenauigkeit und -format für Koordinaten und Winkel.
EINHEIT (Befehl)
Menü: .
Liste der Optionen
Die folgenden Optionen sind verfügbar:
Länge
- Typ
-
Bestimmt das aktuelle Format für Maßeinheiten. Die folgenden Werte stehen zur Verfügung: Architektur, Bruch, Dezimal, Maschinenbau und Wissenschaftlich. Die Formate Maschinenbau und Architektur verwenden eine Anzeige in Fuß und Zoll, wobei jede Zeicheneinheit einen Zoll darstellt. Die anderen Formate können jede beliebige SI-Einheit darstellen.
- Genauigkeit
-
Gibt die Anzahl von Dezimalstellen oder die Bruchgröße an, die für Linearbemaßungen angezeigt werden.
Winkel
Bestimmt das aktuelle Winkelformat und die Genauigkeit für den aktuellen Winkel.
- Type
-
Legt das aktuelle Winkelformat fest.
- Genauigkeit
-
Legt die Genauigkeit für die aktuelle Winkeldarstellung fest.
Die folgenden Konventionen werden für die einzelnen Winkelmaßeinheiten verwendet: Dezimalgrade werden als Dezimalzahlen dargestellt, Neugrade werden mit dem Suffix g und das Bogenmaß mit dem Suffix r gekennzeichnet. Im Format Grad/Minuten/Sekunden werden die Gradangaben mit d, die Minuten mit ' und die Sekunden mit " gekennzeichnet, zum Beispiel:
123d45'56.7"
Beim Feldmaß werden Winkel als Peilungen dargestellt. Dabei steht N für Norden, S für Süden, Grad/Minuten/Sekunden dafür, wie weit sich der Winkel von der Vertikalen öffnet, E für Osten und W für Westen. Zum Beispiel:
N 45d0'0" E
Der Winkel ist immer kleiner als 90 Grad und wird im Format Grad/Minuten/Sekunden angezeigt. Wenn der Winkel genau der Nord-, Süd-, Ost- oder Westrichtung entspricht, wird die Himmelsrichtung mit dem betreffenden Buchstaben bezeichnet.
- Im Uhrzeigersinn
-
Berechnet positive Winkel im Uhrzeigersinn. Die vorgegebene Richtung für positive Winkel ist Gegen den Uhrzeigersinn.
Wenn Sie zur Eingabe eines Winkels aufgefordert werden, können Sie ungeachtet dieser Einstellung in die gewünschte Richtung zeigen oder einen Winkel eingeben.
Voransicht
Zeigt ein Beispiel zu den aktuellen Einstellungen für Einheiten und Winkel an.
Beleuchtung
Steuert die Maßeinheit für die Intensität der fotometrischen Lichtquellen in der aktuellen Zeichnung. Fotometrische Lichtquellen verwenden den Einfügungsmaßstab, um die beim Rendern verwendeten Einheiten festzulegen, sodass der Einfügungsmaßstab auf einen anderen Einheitenstil als Keine Einheit festgelegt werden sollte.
Einfügungsmaßstab
Legt die Maßeinheit für Blöcke und Zeichnungen fest, die in die aktuelle Zeichnung eingefügt werden.
Wenn Sie Blöcke oder Zeichnungen einfügen, die mit anderen Einheiten als den in der aktuellen Zeichnung verwendeten erstellt wurden, wird die Differenz durch den Wert des Einfügungsmaßstabs korrigiert. Wenn Sie nicht möchten, dass der Block oder die Zeichnung skaliert wird, geben Sie Keine Einheit an.
Weitere Informationen zum Berechnen des Maßstabs von Blöcken oder Zeichnungen, die in eine aktuelle Zeichnung eingefügt werden, finden Sie unter Blockeinheiten und Einfügungsmaßstab.
Wenn der Einfügungsmaßstab entweder im Quellblock oder in der Zielzeichnung auf Keine Einheit eingestellt ist, werden die Einstellungen Einheiten für Quellinhalt und Zielzeichnungseinheiten herangezogen, um das Skalierungsverhältnis zu ermitteln. Weitere Informationen zum Festlegen dieser Einstellungen finden Sie unter So legen Sie den Blockeinfügungsmaßstab für eine Zeichnung fest.
USA Fuß-Einheiten ist eine ältere Vermessungseinheit, die ungefähr zwei Teile pro Million größer ist als die Einheit International Feet. Dieser Unterschied ist nur bei Maßstäben für die Kartenerstellung in den USA relevant. Die Einstellung USA Fuß-Einheiten wird nur für das Einfügen oder Zuordnen von Zeichnungen ab AutoCAD 2017-basierten Produkten unterstützt. Zeichnungen, die in früheren Versionen geöffnet werden, behandeln die Einstellung USA Fuß-Einheiten als Keine Einheit.
Base Angle Directions
Legt die Richtung des Nullwinkels fest. Diese folgenden Optionen beeinflussen die Eingabe von Winkeln, das Anzeigeformat sowie die Eingabe von Polar-, Zylinder- und Kugelkoordinaten.
- Osten
-
Legt die Himmelsrichtung Osten fest (Vorgabe).
- Norden
-
Legt die Himmelsrichtung Norden fest.
- Westen
-
Legt die Himmelsrichtung Westen fest.
- Süden
-
Legt die Himmelsrichtung Süden fest.
- Andere
-
Legt eine andere Richtung fest.
- Winkel
-
Legt einen Wert für den Nullwinkel fest, wenn Andere gewählt ist.
- Schaltfläche Winkel wählen
-
Definiert den Nullwinkel im Grafikbereich, basierend auf dem Winkel einer imaginären Linie, die zwei von Ihnen mithilfe des Zeigegeräts angegebene Punkte verbindet.
