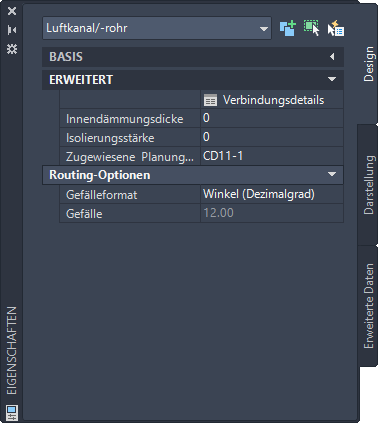

Erweiterte Eigenschaften

Die Anzeige der erweiterten Eigenschaften ist standardmäßig reduziert. Klicken Sie zum Anzeigen der erweiterten Eigenschaften auf (Abwärtspfeil).

Erweiterte Eigenschaften (einschließlich Eigenschaften von Flexrohren)

Anmerkung: In der folgenden Tabelle steht vor den Eigenschaften für Flanschverbindungen ein Sternchen (*). Vor Eigenschaften, die sich auf Abzweige beziehen, stehen zwei Sternchen (**). Vor Eigenschaften, die sich auf Flexrohre beziehen, stehen drei Sternchen (***). Diese Eigenschaften sind nur verfügbar, wenn Sie das entsprechende Objekt hinzufügen.

Eigenschaft	Beschreibung
Verbindungsdetails	Klicken Sie auf , um das Arbeitsblatt Verbindungsdetails anzuzeigen. Anmerkung: Weitere Informationen finden Sie unter "Luftkanal/-rohr-Verbinder".
Innendämmungsdicke	Gibt die Innendämmungsdicke des aktuellen Luftkanal/-rohr-Segments an.
Isolierungsstärke	Gibt die Isolierungsstärke des aktuellen Luftkanal/-rohr-Segments an.
** Abzweigposition	Klicken Sie auf , um das Dialogfeld Abzweigposition zu öffnen. Anmerkung: Weitere Informationen finden Sie unter "Ändern der Abzweigposition eines Luftkanal/-rohr-Formstücks".
***Zugeordnete Planungs-ID	Gibt die Planungs-ID des für die Luftkanal/-rohr-Fertigung verwendeten Luftkanal/-rohr-Segments und -Formstücks an.
**Leitbleche	Aktiviert oder deaktiviert Leitbleche.

Routing	Beschreibung
*Gefälleformat	Zeigt das aktuelle Gefälleformat (nicht bearbeitbar) an.
*Gefälle	Gibt den Gefällewert des aktuellen Luftkanal/-rohr-Segments (nicht bearbeitbar) an.

Flanschbemaßungen	Beschreibung
* Flanschverlängerung	Gibt die Verlängerung des Flanschs an. Der Wert der Flanschverlängerung hängt von der Form des Luftkanals/-rohrs ab. Luftkanal/-rohr-Segmente und Formstücke verwenden dieselben Werte, wenn die Form identisch ist.
*Flanschdicke	Gibt die Dicke des Flanschs an. Der Wert der Flanschdicke hängt von der Form des Luftkanals/-rohrs ab. Luftkanal/-rohr-Segmente und Formstücke verwenden dieselben Werte, wenn die Form identisch ist.

Grafiken	Beschreibung
**Grafik	Gibt das Muster für das Flexrohr an. Anmerkung: Weitere Informationen finden Sie unter "Zeichnen von Flexrohren".
**Abstand	Gibt den Abstandswert für das Flexrohr an. Anmerkung: Weitere Informationen finden Sie unter "Zeichnen von Flexrohren".

Geometrie	Beschreibung
**Geometrie	Beim Ändern des Layouts des Flexrohrs verwendet.
