So arbeiten Sie mit Lösungshinweisen

Durch Lösungshinweissymbole werden ungültige Verbindungen zwischen Objekten hervorgehoben. Ungültige Verbindungen können korrigiert werden, indem die Objekte geändert werden, die die ungültige Verbindung verursachen.

So überprüfen Sie die Verbindungen

Prüfen Sie die Verbinderstilregeln:

1. Klicken Sie auf Registerkarte Verwalten Gruppe Stil & Darstellung Stil-Manager .
2. Erweitern Sie Mehrzweckobjekte und anschließend Verbinderstile.
3. Klicken Sie die Registerkarte Regeln und überprüfen die Verbinderstilregeln.
4. Klicken Sie auf OK.

So zeigen Sie Lösungshinweissymbole an

1. Klicken Sie auf Registerkarte Ansicht Gruppe MEP - Ansicht Lösungshinweise .

   Die Lösungshinweissymbole werden angezeigt. Wenn Sie die Maus über ein Lösungshinweissymbol bewegen, wird eine QuickInfo mit den Gründen für die Verbindungstrennung angezeigt.

So ändern Sie die Größe des Lösungshinweissymbols

1. Klicken Sie auf Registerkarte Ansicht Gruppe MEP - Ansicht Lösungshinweisgröße .
2. Geben Sie eine Größe ein.

   Die Zeichnung wird erneut erzeugt und die Größe des Lösungshinweissymbols wird aktualisiert.

   Anmerkung: Lösungshinweissymbole sind so lange aktiviert (sichtbar), bis Sie die ungültige Verbindung korrigieren und die Zeichnung erneut erzeugen. Sie können Lösungshinweissymbole deaktivieren, indem Sie auf Registerkarte Ansicht Gruppe MEP - Ansicht Lösungshinweise klicken .

So steuern Sie die Anzeige von Lösungshinweissymbolen

1. Klicken Sie auf Optionen.

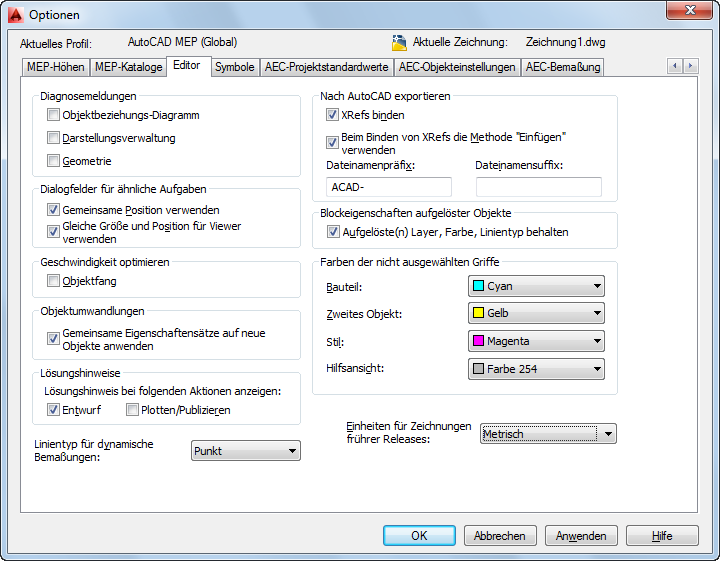

2. Klicken Sie im Dialogfeld Optionen auf die Registerkarte Editor.


3. Aktivieren Sie unter Lösungshinweise die gewünschte(n) Option(en) für die Anzeige von Lösungshinweissymbolen.

   Wählen Sie die Option Entwurf, um Lösungshinweissymbole beim Arbeiten in einer Zeichnungsdatei anzuzeigen. Wählen Sie Plotten/Publizieren, um Lösungshinweissymbole beim Plotten oder Publizieren einer Zeichnungsdatei anzuzeigen.

   Anmerkung: Sie können die Anzeige von Lösungshinweissymbolen auch während des Entwerfens steuern, indem Sie auf Registerkarte Ansicht Gruppe MEP - Ansicht Lösungshinweise klicken .
