Gehen Sie wie folgt vor, um verbindungsbezogene Eigenschaften für Luftkanäle/-rohre, Luftkanal/-rohr-Formstücke, Flexrohre, Rohre, Rohrformstücke, flexible Rohre, Installationsrohre oder Installationsrohr-Formstücke im Arbeitsblatt Verbindungsdetails anzuzeigen.
- Wählen Sie ein Objekt in der Zeichnung aus.
- Erweitern Sie in der Eigenschaftenpalette die Ansicht von Erweitert.
- Klicken Sie auf
, um das Arbeitsblatt Verbindungsdetails anzuzeigen.

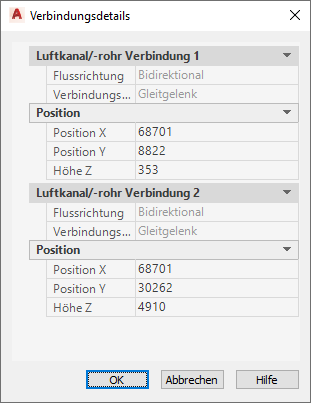

Beispiel für Luftkanal/-rohr-Verbindungsdetails

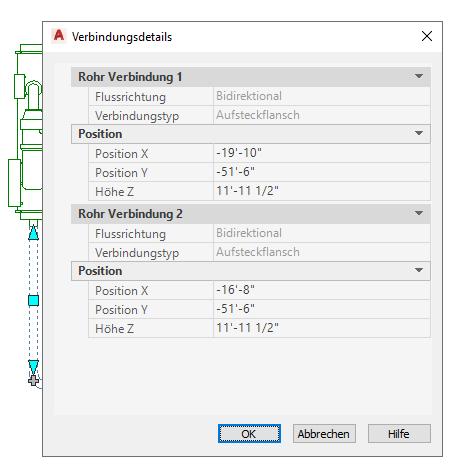

Beispiel für Rohrverbindungsdetails

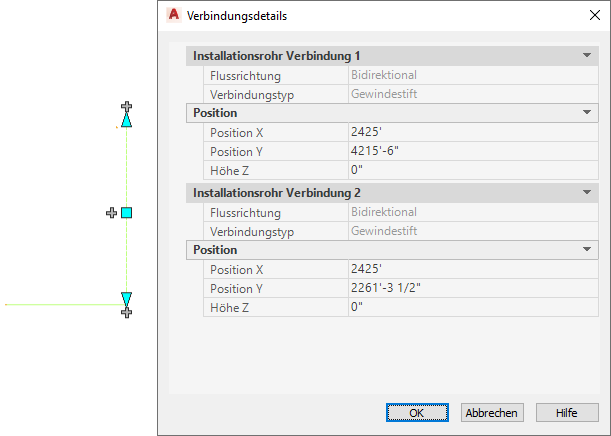

Beispiel für Installationsrohr-Verbindungsdetails
Auf dem Arbeitsblatt Verbindungsdetails werden die folgenden Eigenschaften je nach ausgewähltem Objekt angezeigt. Von diesen Eigenschaften können nur die Positions- und Erhebungskoordinaten bearbeitet werden.
| Eigenschaft | Beschreibung | Luftkanal/-rohr | Rohr | Installationsrohr | Luftkanal/-rohr-Formstück | Rohrformstück | Installationsrohr-Formstück | Flexrohr | Flexibles Rohr |
|---|---|---|---|---|---|---|---|---|---|
| Nenngröße | Die in der Routing-Voreinstellung angegebene Größe |
|
|
|
|||||
| Flussrichtung | Ein, Aus oder Bidirektional als Ausrichtung für den Fluss des Objekts |
|
|
|
|
|
|
|
|
| Verbindungstyp | Klassifizierung zur Verbindung von Segmenten |
|
|
|
|
|
|
|
|
| Max. Toleranzwinkel (Winkeltoleranz) | Maximal zulässige Winkeltoleranz für Aufnahmestücke (in den Maßeinheiten des aktuellen Winkels angezeigt) |
|
|||||||
| Aktueller Toleranzwinkel | Aktuelle Winkeltoleranz für Aufnahmestücke (in den Maßeinheiten des aktuellen Winkels angezeigt) |
|
|||||||
| Position | Bearbeitbare X- und Y-Koordinaten |
|
|
|
|
|
|
|
|
| Höhe | Bearbeitbare Z-Koordinate |
|
|
|
|
|
|
|
Anmerkung: Im Hinzufügemodus wird ein beschränkter Satz von Eigenschaften angezeigt.
