So strecken Sie Objekte durch Bearbeiten von linearen Bemaßungen (AutoCAD Mechanical-Toolset)

1. Klicken Sie auf Registerkarte BeschriftenDropdown-Liste Gruppe BemaßungLinear/Symmetrisch strecken. Finden
2. Drücken Sie die EINGABETASTE.

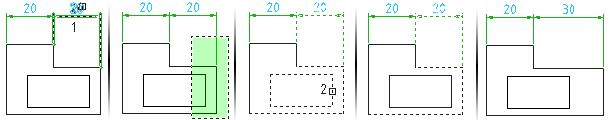

3. Klicken Sie auf den Maßtext des Objekts (1).
4. Geben Sie den Streckungswert für das Objekt ein.
5. Wählen Sie das zu streckende Objekt und die zugehörige Bemaßung mit der Kreuzfenstermethode.
6. Wenn der Auswahlsatz Objekte enthält, die nicht gestreckt werden sollen, klicken Sie bei gedrückter UMSCHALTTASTE auf diese (2), um sie aus dem Auswahlsatz zu entfernen.

   Wenn Sie weitere Objekte zum Strecken auswählen möchten, verwenden Sie die Kreuzfensterauswahl.

   Anmerkung: Die folgenden Objekte werden nicht gestreckt, sondern verschoben:

   • Objekte, die vollständig im Kreuzfenster eingeschlossen sind
   • Einzeln ausgewählte Objekte
   • Objekte, die mit der Fensterauswahl ausgewählt wurden
7. Drücken Sie die EINGABETASTE, bis der Befehl beendet wird.

Anmerkung:

• Sie müssen dem Auswahlsatz einen Definitionspunkt für die Bemaßung hinzufügen, wenn Sie diese bearbeiten.
• So strecken oder kürzen Sie nicht bemaßte Objekte
  1. Wählen Sie den Startpunkt und den Endpunkt auf der Kontur des Objekts, um die Länge anzugeben.
  2. Geben Sie einen neuen Wert ein.
